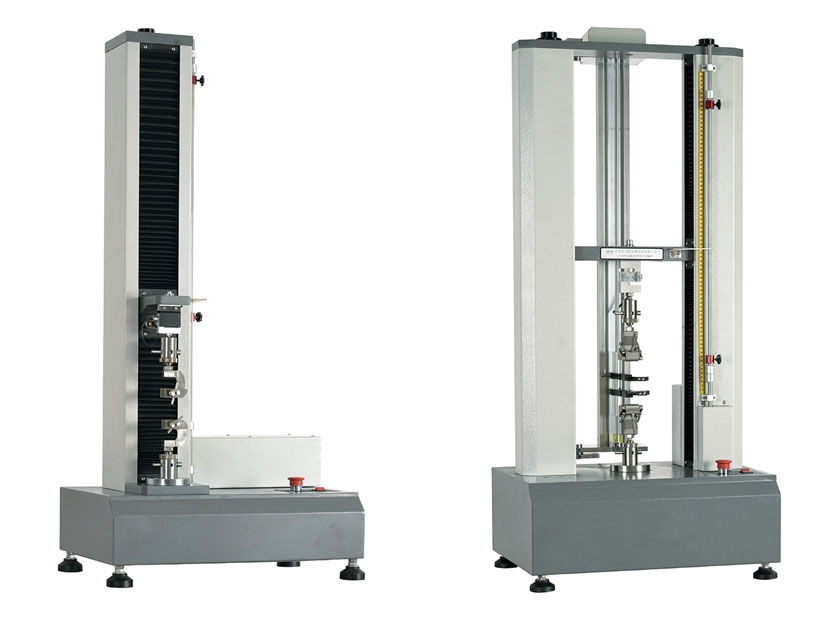

Giriş ： Bilgisayar Servo Çekme Makinesi elektronik teknolojisi ile mekanik iletimi birleştiren yeni bir malzeme makinesi türüdür. Her türlü işlevi doğru hale getirebilir, veri analizini yapabilir ve makinenin çalışmasını bilgisayar kontrolleri ile test sonucunu yazdırabilir. Makine ve bilgisayar arasındaki iletişim genellikle USB arayüzünü kullanır. Geniş doğrulukta hızlanma ve test kuvveti aralığına sahiptir, yalnızca yükü ve yer değiştirmeyi daha yüksek doğrulukta ve hassas bir şekilde ölçmek ve kontrol etmekle kalmaz, aynı zamanda izokinetik yük ve yer değiştirmenin kontrol testini otomatik olarak yapar. Özellikle üretim hattındaki ürünlerin kontrolünde kullanılan kontrol cihazlarında kolay ve rahat çalışır. Bu Servo Germe Makineleri serisi, esas olarak 10KN'den az test yükü ile ametal ve metal testi için uygundur.

Geniş bir kullanım yelpazesine sahip olan bu makineler, plastik (kumaş tüp plaka), kauçuk (plaka tüp), metal tel, bant, tekerlek, tekstil, akrilik gibi her türlü malzemeyi test edebilmektedir. FRP, EVA, PE ve ayakkabı vb., çekme mukavemeti, uzama, yırtılma, sıyırma, yapıştırma kuvveti vb. fonksiyonlarını test eder.

Özellikler :

◆  Standartlar : ASTM D 903 、GB/T 16491 、GB/T 1040 、GB/T 8808 、GB 13022 、GB/T 2790 vb.

◆  Yüksek hassasiyetli sensör （ iletim mekanizması yüksek hassasiyetli vidalı mil kullanır ）

◆  Verilerin Örnekleme Frekansı ：200 kez/sn

◆  Referans noktalarının çok sayıda test sonucunu saklayabilir, ortalamayı sayabilir ve kırılma noktasında bulunan Max'i otomatik olarak kavrayabilir.

◆  Kırık oranların ayar aralığı ：0 ～%99, istediğiniz farklı numunenin test talebine göre ayarlayabilirsiniz, farklı noktalarda kesinti süresini doğru hale getirin.

◆  Güvenlik seti ：Aşırı yük, acil duruş süresi seti, yukarı ve aşağı süreç sınırlı seti.

◆ Gerçek, 24 bitlik AD dönüştürülmüş, 1/500.000 ，  çözünürlüğe kadar senkron uygulamalı koleksiyon ve kesinlikle aynı endüstri seviyesini aşıyor.

◆  Seçim için ayarlanan binlerce kelepçe ve kelepçe.

◆  Desteklenen birkaç sensörle, aynı anda birkaç sensör monte edilerek farklı aralık taleplerini karşılayabilir.

◆  Kullanıcı, elastik modülü, akma noktasını, sabit artık mukavemeti, sabit uzamayı, sabit kuvvet deformasyonunu ve maksimum mukavemeti hesaplayabilir. Kayış sıyırma hesabı ve akma noktasındaki uzama gibi başka özel profesyonel hesaplamalar da vardır  .

◆  Çekme makinesinin düşük frekans döngüsü (yorulma) testi, adım testi gibi eğri kontrol testlerini serbestçe yapabilmesi için kuvvet değeri, deformasyon ve konumun kapalı döngüsünü gerçekleştirebilen profesyonel test makinesinin isteğe bağlı ölçüm ve kontrol sistemi ve kuvvet değeri tutma (sünme) testi.

Yazılım :

◆  Grafik, görüntü ile birlikte işletim arayüzü: sezgisel ve kullanımı kolay ve bahsedilen sesle işlem hatasını azaltacak ve aynı zamanda güvenilirliği artıracaktır.

◆  MS-ACCESS veritabanı teknolojisi ve SQL teknolojisi: yalnızca veri koruma ve işleme standardizasyonu için uygulanmaz, aynı zamanda Intranet veya İnternet'e bağlanmak için de uygundur. Ayrıca Word veya Excel vb yazılımları kolayca bağlayabilir. Kullanıcı orijinal test verilerini yalnızca standart veritabanı aracılığıyla okuyabilir.

◆  Modüler programlama ： VBScript, otomatik hesaplama ile kullanıcının raporlayıcısını ve parametre programını genişletebilir. Kullanıcı ikincil olarak geliştirebilir, yazılım çantası dışında germe, sıkıştırma, bükme, yırtma, sıyırma, kesme vb test fonksiyonlarını gerçekleştirebilir.

◆  Eğri grafiği işlevi: modüler programlama aracılığıyla, test sırasında gerçek zamanlı eğri grafikleri görüntülenecektir ve eğri grafiklerinin koordinat ekseni için parametre türleri seçilebilir. Teorik olarak, parametrelerin görüntülenebileceği 169 çeşit grafik vardır.

◆  Çoklu sensör desteği: test aralığını büyük ölçüde genişleten 5 kuvvet değeri sensörü, 5 deformasyon sensörü + büyük deformasyon + yer değiştirmeyi destekleyebilir.

   NOT ： PC için minimum gereksinimler ： Windows 7/Windows 8/Windows 10 işletim sistemi, USB2.0/ USB3.0 arabirimi, CPU 3.0 GHz, 4 GB bellek, 100 GB sabit disk, renkli geniş ekran （ minimum çözünürlük: 1366*768 ) .



Ana teknik parametreler

 Uyarı: Çekme Makinesinin Uzaması hakkında

Deplasman ölçüm sistemi ile birlikte takılan germe makinesi, yalnızca germe kafasının çapraz mesafesini ölçmek için kullanılır. Kauçuk ürünlerin uzamasının test edilmesi gibi bir uzama gerekliliği varsa, bu nedenle büyük deformasyon test çerçevesi ve büyük deformasyon ekstansometresi ile başka bir gereklilik gereklidir, eğer küçük uzamalı metal, küçük deformasyon ekstansometresi yeterliyse (metal ekstansometre) ). Büyük deformasyon ve küçük deformasyon, ekstrüzyon sırasında iki nokta arasındaki mutlak yer değiştirmedir. Makineyi şirketinizin ürünlerinin boyutuna, küçük hacmine ve çekme mukavemetine göre seçebilirsiniz : germe makinesi (tek kolonlu). Ancak büyük boyut ve çekme ile, germe makinesi (Çift Kolon) gerçekten de, ortak çekme makinesinin işlenmesi yaklaşık 600MM'dir.



İsteğe bağlı Aksesuarlar

BGD 570/K --- Düşük sıcaklıkta çekme testi kabini

BGD 1530 --- Bağ kuvveti çekme kafası ( 40mm×40mm )

BGD 1531 --- Bağ kuvveti çekme kafası ( 50mm×50mm )

BGD 1550 --- Uzatma Cihazı （Büyük deformasyon cihazını da arayın, kopma uzamasını ölçün ，yalnızca BGD 574 mevcuttur , NOT'a bakın)

BGD 1551 --- Çekme küçük aralık sensörü （ ≤ 500KG ）

BGD 1552 --- Çekme büyük aralık sensörü （ ≥ 500KG ）

BGD 1553 --- Pnömatik Kesme Makinesi （Farklı tip numuneleri kesmek için kullanılır ）

BGD 1554 --- Dambıl numunesi için kesici （Çekme mukavemeti için ）

BGD 1555 --- Dik açılı yırtma numunesi için kesici （Yırtılma mukavemeti için ）

BGD 1700 --- Düzlem kelepçesi

BGD 1701 ---  Eksantrik tekerlek kelepçesi

BGD 1702 --- Metal için kamalı kıskaç

BGD 1703 --- Sert plastik için kamalı kıskaç

BGD 1704 --- Film kıskacı

NOT: Test malzemelerinin uzaması hakkında

Germe makinesinde bulunan yer değiştirme ölçüm sistemi sadece kirişin hareket mesafesini ölçer. Elastik kaplamalar veya kauçuk ürünler gibi malzemelerin uzamasını ölçmeniz gerekiyorsa, ek büyük deformasyon cihazı gerekir.
