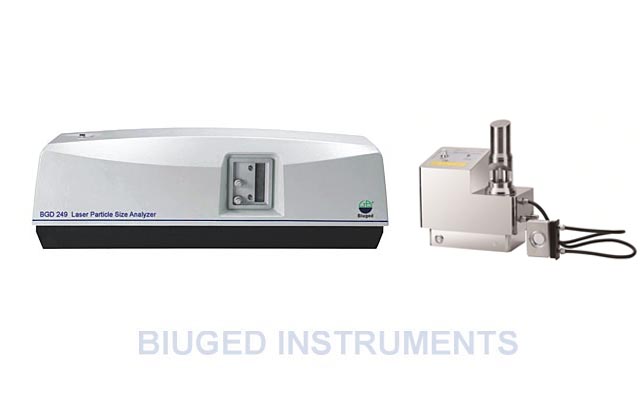

GD 249 Lazer Parçacık Boyutu Analizörü , Biuged Ar-Ge departmanı tarafından tasarlanan yeni, uygun maliyetli bir lazer parçacık boyutu analizörüdür. Toz veya lateksin parçacık boyutu dağılımını ölçmek için kullanılır.

Test Prensibi：Işık bir elektromanyetik dalgadır. Işık, seyahat yolu üzerinde parçacıklarla karşılaştığında, ışık ve parçacıklar arasındaki etkileşim, ışığın bir kısmında ışık saçılması adı verilen sapmalara neden olur. Saçılma açısı ne kadar büyük olursa parçacık boyutu küçülür, saçılma açısı ne kadar küçük olursa parçacık boyutu daha büyük olur. Partikül analiz cihazları, partikül dağılımını ışık dalgasının bu fiziksel karakterine göre analiz edecektir.

Özellikler:

Güvenilir optik platform

◆ Yatay düz ışık yolu düzeni kullanın, yansıtan prizma yok, ışık yolu sabit ve güvenilirdir.
◆ Taban için iyi tasarım, ışık yolunun tutarlılığı iyi.
◆ Lazer güç modülünün nem önleme özelliği ve elektriğin kararlılığı daha iyidir.
◆ Modüler yapı tasarımı, bakım daha uygundur.
◆Küçük parçacıklar için test performansı iyileştirildi.
◆ Hepsi bir arada muhafaza tasarımı, toza ve suya karşı korumalıdır.


Optik yolun şematik diyagramı

◆ Işık yolu sisteminin tamamen kapalı tasarımı, toz kirliliği ve harici ışık kirliliği önlenebilir.
◆ Işık yolu, lens arkası Fourier dönüşüm yapısını benimser.
◆ Optik kaynak, diğer lazer yayıcılara kıyasla daha iyi tek renkliliğe, yüksek tutarlılığa, küçük sapma açısına ve iyi stabiliteye sahip olan He-Ne lazer yayıcıyı benimser, ayrıca lazer tüpünün ısı bozulmasını ve harici mekanik titreşimi azaltan entegre lazer yayıcının patent tasarımını benimsiyoruz .
◆  Lazer yayıcı için, çıkış gücü değerinin geleneksel tespiti dışında, çıkış gücünün kararlılık testini ekliyoruz.
◆ Pürüzsüzleştirme işleme teknolojisi, güç dalgalanmasının ölçüm üzerindeki etkisini azaltmak için kullanılır.
◆ Flaş frekansını minimuma indirmek için sabit akım limiti ve lazer tüpü doldurma işlemi kullanılır.
◆ Geriye dönük dedektör eklenir, alt ölçüm limiti 0,1 mikrona genişletilir.
◆  Mekansal filtre, güçlü kalıcı mıknatısla sabitlenir, iğne deliğinin dış kuvvetin bozulması altında kayması kolay değildir, bu nedenle optik yolun kararlılığı büyük ölçüde iyileştirilmiştir. Ayrıca, yeni tasarlanmış uzamsal filtre, lazer kırınım halkasını daha etkili bir şekilde ortadan kaldırır, cihazın açık arka planı daha düşüktür, optik enerji verileri daha doğrudur, büyük parçacıklar için test etme kabiliyetini geliştirmeye yardımcı olur.
◆ Dedektör dizisi, bir küre yüzeyi （DAS ）etrafında benzersiz saçılan ışık algılamasını benimser , geniş açılı detektörler, geniş açılı saçılan ışığın doğru odaklanmasını elde etmek için küresel bir yüzeye yerleştirilir.


Gelişmiş veri toplama ve işleme teknolojisi

◆  Yeni tasarlanmış veri toplama kartı, ünlü çip tasarım şirketi-ARM'den 32 bit CPU kullanır, CPU, yüksek etkili sinyal işleme kapasitesi ve düşük güç tüketimi avantajlarına sahiptir.
◆ 16 bit ADC'yi örneklemek için 8 kanallı eş zamanlı örnekleme kullanıldığında, çerçeve verilerinin örnekleme frekansı 1 kHz'e ulaşabilir.
◆ 64 kanallı eş zamanlı örnekleme teknolojisi ve ultra düşük kaçak akımlı örnekleme ve tutma anahtarı kullanılarak, tam ölçek doğruluğu %0,15'e ulaşabilir.
◆ Firmware ve düzen verilerini güncellemek kolaydır, bakım ve çalıştırma için daha uygundur
◆ Elektrik arka planının ofset işlevi, daha doğru optik enerji verilerinin elde edilmesine yardımcı olabilir.


◆ SOP standardizasyonu işletim prosedürü fonksiyonu, analiz ve test süreci standardizasyonu
◆ Çoklu dağıtım modelleri ：Rosin-Ramler modu, genel mod, gelişmiş mod, Tek mod
◆ İki rapor modeli ：Genel amaç, istatistik
◆ İki birikimli yön: küçükten büyüğe, büyükten büyüğe küçük
◆ Veri girişi işlevi ve raporlar Word, Excel formatında veya diğer metin formatındaki dosyalar olarak dışa aktarılabilir
◆ Aynı anda birden fazla rapor açılabilir, raporlar arasında kolayca karşılaştırılabilir
◆ Rapor öğeleri müşterilerin gereksinimlerine göre ayarlanabilir/seçilebilir , sabit rapor formatı olarak da ayarlanabilir.
◆Kullanıcılar, gerçek kısım ve hayali kısım dahil (numunenin absorpsiyonuna karşılık gelir) kırılma indisi parametrelerini kendileri tanımlayabilirler
◆ Elektrik arka planından otomatik temizleme



Ana teknik parametreler

■ Ölçüm Aralığı：0.1 ～750μm

■  Numune Besleme：ıslak dispersiyon

■  Tekrarlanabilirlik：≤%1 （standart numune D50 ）

■  Tarama frekansı：1 kHz （kez/saniye ）

■  Ölçüm Süresi：1-2 dakika

■  Dedektör Sayısı：49

■  Çevresel Gereksinim：Sıcaklık: 5-35℃ ；Nem ： < %85

■  Rapor Öğeleri：Parçacık boyutu dağılım tablosu ve grafiği, Ortalama çap, Medyan çap, SSA, vb.

■  Boyut（L×W×H ）：838 mm × 265 mm × 295  mm ( ana bilgisayar )

■  Sipariş Bilgileri：

BGD 249---Lazer Parçacık Boyutu Analizörü

BGD 1168 --- Dolaşan Küçük Numune Besleme Sistemi (Opsiyonel)
