Giriş: Temas Açısı, gaz, sıvı ve katı fazların kesiştiği noktada gaz-sıvı arayüzünün teğet çizgisini ifade eder. Sıvı tarafındaki teğet çizgisi ile katı-sıvı sınırı arasındaki teğet açısı θ.

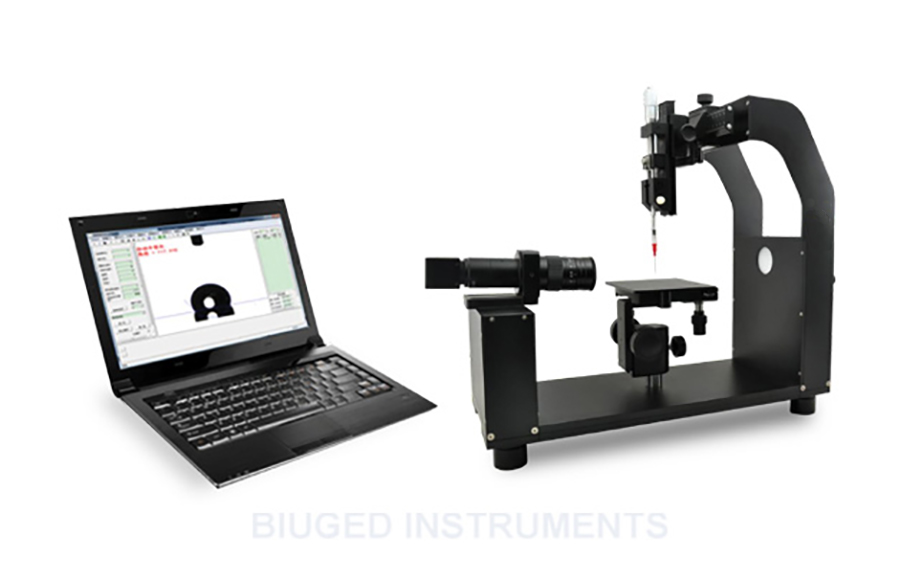

BGD 190 Temas Açısı Ölçüm Cihazı temel olarak beş bölümden oluşur: ışık kaynağı, enjeksiyon ünitesi, numune tablosu, toplama sistemi ve analiz yazılımı. Ekipman, optik görüntüleme ilkesini benimser ve görüntü profili analizi ile aşağıdaki parametreleri ölçer.
◆ Sıvının katı yüzey üzerindeki yayılma, sızma, soğurma vb. ıslanma davranışı. Statik temas açısı sapsız damla yöntemiyle ölçülür.
◆ İlerleyen temas açısı (ACA), azalan temas açısı (RCA), temas açısı gecikmesi, yuvarlanma açısı (eğimli platform gereklidir) ve katı yüzey üzerindeki malzemenin dinamik temas açısının ölçümü.
◆ Emici malzemelerin sürekli gerçek zamanlı çalışması ve süreç kaydı, zamanla temas açısı değişim eğrisinin analizi.
◆ Tozlar, kavisli yüzeyler, süper hidrofobik/süper hidrofilik numuneler gibi çeşitli özel malzemelerin temas açısı ölçümleri.
◆ Ek damla yöntemiyle sıvıya daldırılan malzemenin temas açısının testi (kuvars numune hücresi gereklidir).
◆ Çeşitli sıvı sayaçlarının yüzey gerilimi, polarite ve dağılım bileşenlerinin askıda bırakma yöntemiyle ölçülmesi.
◆ Yüzeydeki serbest enerjiyi sayın ve polar dağılım bileşenlerinin analizini yapın.
◆ Sıvının katı yüzeye yapışmasını analiz edin, katı yüzeyin düzgünlüğünü ve temizliğini değerlendirin, vb.
Özellikler
◆ Standartlara uygunluk: ASTM D724-99(R-2003), ASTM D5946-2004, ISO15989, vb.
◆ Ana bilgisayar, modüler tasarım konsepti ve benzer uluslararası en iyi markalarla karşılaştırılabilecek kendi geliştirdiği entegre çip devre kontrolü ile eşleştirilecek yüksek mukavemetli havacılık alüminyum alaşımlı yapısını benimser.
◆ Endüstriyel yoğun ayarlanabilir LED soğuk ışık kaynağı sistemini benimseyin (ömrü 25000 saatten fazla). Eşit ışık emisyonu, daha net görüntüleme sağlar ve ilave ısının neden olduğu damlacık buharlaşmasını önler.
◆ Enjeksiyon ünitesi, kararlı ve doğru olan mikro manuel düğme enjeksiyonunu benimser.
◆ Çalışmada esnek ve konumlandırmada doğru olan üç boyutlu manuel ince ayar platformu benimsenmiştir. Numune tablosu, gerçek numune boyutuna göre özelleştirilebilir.
◆ Japonya'dan ithal edilen orijinal yüksek performanslı SONY endüstriyel çipini ve Almanya'dan ithal edilen 0,7~4,5 kat yüksek çözünürlüklü endüstriyel sınıf sürekli ploidi mikroskobunu (Maks. 60 çerçeve) 2000W piksel ile benimseyin; bu, görüntülerin gerçekliğini garanti edebilir ve en iyi görüntülemeyi elde edebilir
◆ Hızlı veri aktarım hızı ve yüksek uyumluluk ile USB2.0 standart arayüzü benimsenmiştir.
◆ Aletin doğruluğunu sağlamak için Almanya'dan ithal edilen ilk temas açısı ölçümü kalibrasyon örneği Çin'de sağlanmıştır. Açı kalibrasyonu standart sayfası 3°/5°/8°, 60°/90°/120°, 115°'dir (isteğe bağlı).
◆ Edinme sisteminin tasarımı esnektir, çoğu ölçüm ortamına uygundur ve çeşitli karmaşık numune yüzey ölçümleriyle başa çıkması kolaydır.
◆ Şirketimizin benzersiz diferansiyel elips ve diferansiyel daire özel sıvı görüntüleme uydurma yöntemi de dahil olmak üzere, her türlü damlacık görüntülemenin doğru uyumunu karşılayabilen, dünyadaki en gelişmiş temas açısı analiz yöntemine sahiptir.
◆ Yazılım, uluslararası önde gelen hesaplama yöntemini kullanarak, insan operasyonundan kaynaklanan hatayı önlemek için otomatik uydurma gerçekleştirmiştir.
◆ İkili temas açısı ölçümünün hızlı uydurma işleviyle, sıvı ve katının yüzey ıslatma performansını kapsamlı bir şekilde analiz edebilir ve yüzeyin gerçek ıslanma durumunu daha doğru bir şekilde analiz edebilir.
◆ Dinamik çekim, video hızlı test verileri, test temas açısındaki değişikliği sürekli olarak kaydedebilir ve ardından yazılım tarafından otomatik olarak toplu uyum sağlayabilir.
◆ Çin'deki en gelişmiş temas açısı ölçüm ve analiz yazılımı otomatik yerleştirme yöntemidir (tek düğmeyle otomatik uydurma, yapay hata yok): Daire yöntemi, Elips/Eğik elips, LY, Diferansiyel daire/Diferansiyel elips; Dinamik temas açısı uydurma (birden çok görüntünün toplu uydurması) şunları içerir: Islanabilirlik, Video analizi; Yüzey enerjisi; Yapıştırma işi.
◆ Yazılım, Word formu, Excel formu ve Spektrogramlar, vb. gibi çeşitli veri raporlarını kapsayan raporları otomatik olarak oluşturur.
◆ Diğer işlevleri ve uygulamaları genişletmek için çeşitli aksesuarlar seçilebilir.
Ana teknik parametreler
■ Temas açısı ölçüm aralığı: 0 ～180 °
■ Temas açısı çözünürlüğü ölçüm doğruluğu: ± 0,001 °
■ Temas açısının test doğruluğu: ± 1 °
■ Yüzey serbest enerjisi: Zisman, OWRK, WU, WU 2, Fowkes, Antonow, Berthelot, EOS, Yapışma işi, Islak iş, Yayılma katsayısı.
■ Dinamik temas açısı uydurma: toplu ekran görüntüsü uydurma, video sürekli otomatik uydurma ve otomatik çevrimiçi gerçek zamanlı uydurma.
■ Yüzey/arayüz gerilimi testi: Sarkıt Düşme yöntemi (gerçek zamanlı tam otomatik dinamik yüzey gerilimi testi)
■ Damlacık durum testi: Sarkıt Damla, Sapsız Damla (2/3 durum), Sabit Kabarcık, Sapsız Damla, Sapsız İğne
■ İlerleyen temas açısı ve azalan temas açısı: damla hacmini artırma ve azaltma yöntemi, ilerleyen açı ve azalan açının değişimini otomatik olarak ölçer.
■ Spektrogram şunları gösterir: sol temas açısı, sağ temas açısı ve ortalama temas açısı
■ enjeksiyon ünitesi:500μL kapasiteli özel hassas şırınga , elle çalıştırılan döner sıvı girişi (düşme hassasiyeti 0.1μL'ye ulaşabilir), enjeksiyon ünitesinin hareket aralığı 50mm yukarı ve aşağı, 50mm sol ve sağdır.
■ Çekim sistemi ayarı: ön ve arka 60 mm, ayarlanabilir görüş açısı
■ Çalışma masası boyutu: 120mm × 150mm
■ Maks. numune genişliği: 200mm (sınırsız uzunluk)
■ Ayarlanabilir çalışma masası hareketi aralığı (manuel, hassas 0,1 mm): ileri ve arka vuruş 60 mm, sol ve sağ vuruş 35 mm, yukarı ve aşağı vuruş 80 mm
■ Standart yapılandırma: dijital kamera CMOS, yüksek tanımlı sabit büyütmeli ışık tüpü, video kablosu, donanım kilidi, destekleyici yazılım, güç kablosu, mikro örnekleyici, yuvarlak yatay top, her biri; paslanmaz çelik iğne (mikro enjektör ile donatılmış), 0,51 mm plastik iğne (1 ml şırınga ile donatılmış), 1,6 mm plastik germe iğnesi (1 ml şırınga ile donatılmış) ve beş adet altıgen anahtar; on 1ml şırınga
■ İsteğe Bağlı Aksesuarlar: ince film armatürü, standart film, numune hücresi, hidrofobik arıtma solüsyonu, kantitatif enjeksiyon pompası, sıcaklık kontrol platformu, vakum platformu, elektrostatik fan, manuel yatırma platformu, mikro enjeksiyon pompası, iğneli şırınga, yüksek hızlı kamera
■ Sipariş Bilgileri: BGD 190----Temas Açısı Ölçüm Cihazı
