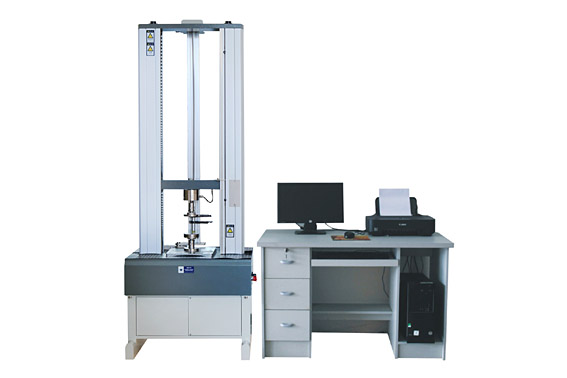

Giriş ：BGD 570/571 Üniversal Malzeme Çekme Makinesi , elektronik teknolojisi ile mekanik iletimi birleştiren yeni bir malzeme makinesi türüdür. Geniş doğrulukta hızlanma ve test kuvveti aralığına sahiptir，yalnızca yükü ve yer değiştirmeyi daha yüksek doğrulukta ve hassas bir şekilde ölçmek ve kontrol etmekle kalmaz , aynı zamanda izokinetik yük ve yer değiştirmenin kontrol testini otomatik olarak yapar. Özellikle üretim hattındaki ürünleri kontrol etmek için kullanılan kontrol cihazlarında uygulanan kolay ve rahat bir şekilde çalışır. Bu germe makinesi serisi, 20KN （BGD 570 ）veya 50KN （ 'den az test yükü ile metal olmayan ve metal testi için uygundur.BGD 571 ) .
Elektronik üniversal malzeme test makinesi esas olarak kauçuk , plastik , tel ve kablo , fiber optik kablo , emniyet kemeri , emniyet kemeri , deri kemer kompozit malzeme , PVC , su geçirmez sarmal malzeme , çelik gibi metal ve metal olmayan malzemeleri test etmek için uygundur . boru , bakır malzeme , kesit çubuğu , yay çeliği , rulman çeliği , paslanmaz çelik ( ve diğer yüksek sertlikte çelikler ), dökümler ,çelik levhalar , çelik kayışlar ve demir dışı metal teller. Germe , sıkıştırma , bükme , kesme , sıyırma , yırtılma , iki noktalı uzatma ( ek uzatma ölçer gerekir ) vb. fonksiyonlarını test etmek için .
Karakter ：
◆ Standartlar ：ISO 527, ISO 604, ISO 178, ISO 1209, ASTM D 638, ASTM D 903 ◆ Yüksek hassasiyetli sensör （tahrik mekanizması olarak yüksek hassasiyetli vidalı mil kullanın ）◆ Veri toplama sıklığı ：200 kez/saniye ◆ Can referans alınan noktaların birçok test sonucunu saklayın, ortalama değeri otomatik olarak hesaplayın, otomatik olarak maks. değer, kırılmadaki kuvvet değeri. ◆ Kırılma noktası oranı aralığını ayarlayın : 0 ～%99 ，ve farklı örneklere göre serbestçe ayarlayabilir, farklı konumlarda durma durumunu gerçekleştirebilir.
◆ Güvenlik Cihazı：Aşırı yükleme, Acil kapatma, yukarı hareket ve düşük hareket için sınırlama cihazı. ◆ Eşzamanlı olarak tarih toplayın, karşılıklı konuşabilen tam 24 bit AD kodları, çözünürlük 1/500.000'e ulaşır, tüm rakipleri geride bırakır. ◆ Seçim için binden fazla kıskaç ve kıskaç. ◆ Çoklu sensör desteği, farklı aralıklar için aynı anda birkaç sensörle donatılabilir.
◆ Kullanıcı, elastik modülü , akma noktasını , sabit artık mukavemeti , sabit uzamayı , sabit kuvvet deformasyonunu ve maksimum kuvveti hesaplayabilir . Kayış sıyırma hesabı ve akma noktasındaki uzama gibi başka özel profesyonel hesaplamalar da vardır .
◆ Kuvvet değeri , deformasyon ve konum kapalı döngüsünü gerçekleştirebilen profesyonel test makinesinin isteğe bağlı ölçüm ve kontrol sistemi ， böylece çekme makinesi düşük frekans döngüsü ( yorulma ) testi , adım testi gibi eğri kontrol testlerini serbestçe gerçekleştirebilir ve kuvvet değeri tutma （sürünme ）testi.
|
Ölçü ve Kontrol Sistemi →
işlev ↓
|
Standart açık çevrim kontrol sistemi
( standart yapılandırma )
|
Standart açık çevrim kontrol sistemi
( isteğe bağlı )
|
|
Konum （yer değiştirme hızı ）
|
√
|
√
|
|
Kuvvet （kuvvet değeri hız ）
|
×
|
√
|
|
Deformasyon
|
×
|
√
|
|
Çoklu Kontrol （Konum ，kuvvet ，Deformasyon kontrol değişimi ）
|
×
|
√
|
|
Döngü kontrolü
|
×
|
√
|
Ölçüm ve Kontrol Sistemi Tanıtımı 2008 yılında geliştirilen en yeni sistemi kullanıyoruz. Dil dönüştürme, test sonuçlarını otomatik olarak çevirme, birim dönüştürme, numune şeklini yönetme, kullanıcıları yönetme, verileri işleme, rapor oluşturma vb. gibi güçlü işlevler ve kullanışlı uygulama ile, Bu sistem, Microsoft tarafından geliştirilen en yeni araçları --Visual Studio .Net 2005'i kullanır. Güçlü işlevi ve kullanıcı dostu pencereleri ile yeni nesil işletim sistemi için gelişen bir araç haline gelir ve dünya çapında %90'dan fazla alan ve nüfusa ulaşır.
Ana teknik parametreler
|
Sipariş Bilgileri →
Teknik Parametreler ↓
|
BGD 570 Üniversal Malzeme
Germe Makinası
|
BGD 571 Üniversal Malzeme
Germe Makinası
|
|
Maks. Aralık ( isteğe bağlı )
|
100N ，200N ，500N ，1KN ，2KN ，5KN ，10KN ， ( 20KN'ye kadar uzatılabilir )
|
50N ，500N ，5KN ，10KN ，20KN ，50KN
|
|
Hassasiyet Derecesi
|
1. derece
|
|
Ölçüm Aralığı
Test Kuvveti
|
1 ％～100 ％FS （tam aralık ）
|
|
Test Kuvvetinin Görüntüleme Hatası
|
±%1 içinde （değeri gösterir ）/
±%0,5 içinde （değeri gösterir ）
|
|
Test Kuvvetinin Çözünürlüğü
|
±1/500000 maks. kuvvet （Tüm süreçte eğim yoktur ，ve tüm süreç boyunca sabit çözünürlüğü koruyun. )
|
|
Yük Sensörü
|
Standart olarak yapılandırılmış bir gerilim ve basınç sensörü （maksimum yük ）;
En fazla 5 sensör eklenebilir.
|
|
Geçerli Test Genişliği
|
380mm
|
450mm
（gerektiği gibi genişletilebilir ）
|
|
Geçerli Gerilme Boşluğu （e kelepçe hariç ）
|
1100mm
（gerektiği gibi uzatılabilir ）
|
1000mm
（gerektiği gibi uzatılabilir ）
|
|
Hız testi
|
0,001 ～500 mm/dk
|
0,001 ～400 mm/dk
|
|
Yer Değiştirme Hatasını Görüntüle
|
±%0,5 içinde （Değer Gösteren ）/ ±%0,2 içinde （Değer Gösteren ）
|
|
Deformasyon Kontrol Sistemi
（İsteğe bağlı ）
|
A. _ Büyük deformasyon ölçüm sistemi : minimum gösterge mesafesi 10 mm'dir , deformasyon aralığı 800 mm'dir.
B. _ Küçük deformasyon ölçü sistemi ：ölçü mesafesi ：25 mm ，50 mm ，100 mm; deformasyon aralığı : 5 mm ，10 mm ，25 mm
|
|
Deformasyon Hızının Kontrol Doğruluğu
|
Gösterge değerinin ±%0,5'i dahilinde ( müşteriler tarafından büyük deformasyon veya küçük deformasyon seçilebilir )
|
|
Güvenlik aygıtı
|
Elektronik limit koruması
|
|
Çalışma Platformunun Kaldırma Cihazı
|
Hızlı/yavaş hızlı otomatik kontrol ，kendiniz hareket edebilirsiniz
|
|
Dönüş İşlevi
|
Manuel veya otomatik. Test tamamlandıktan sonra, en yüksek hızda başlangıç konumuna geri döner.
|
|
Aşırı yükleme koruması
|
Maksimum yük %10'u aşarsa , makine otomatik olarak durdurulur.
|
|
Kelepçe
|
Bir dizi kelepçe （özel kelepçe de müşterilerin numune özelliklerine göre tasarlanabilir.
|
|
Toplam büyüklük
|
700 x 530mx 2200mm ( U x G x D )
|
880mx 530x 1800mm ( U x G x D )
|
|
Güç sistemi
|
Servo makine + ZNT yüksek hassasiyetli vidalı mil
|
Servo makine + şanzıman + yüksek hassasiyetli vidalı mil
|
|
Güç kaynağı
|
220V , 50HZ
|
|
Güç
|
0,4 kW
|
1.0 kW
|
|
Ağırlık
|
300 kilo
|
380 kilo
|
İsteğe bağlı Aksesuarlar
BGD 570/K --- Düşük sıcaklıkta çekme testi kabini
BGD 1530 --- Bağ kuvveti çekme kafası ( 40mm×40mm )
BGD 1531 --- Bağ kuvveti çekme kafası ( 50mm×50mm )
BGD 1550 --- Uzatma Cihazı （Büyük deformasyon cihazını da arayın, kopma uzamasını ölçün ，yalnızca BGD 574 mevcuttur , NOT'a bakın)
BGD 1551 --- Çekme küçük aralık sensörü （ ≤ 500KG ）
BGD 1552 --- Çekme büyük aralık sensörü （ ≥ 500KG ）
BGD 1553 --- Pnömatik Kesme Makinesi （Farklı tip numuneleri kesmek için kullanılır ）
BGD 1554 --- Dambıl numunesi için kesici （Çekme mukavemeti için ）
BGD 1555 --- Dik açılı yırtma numunesi için kesici （Yırtılma mukavemeti için ）
BGD 1700 --- Düzlem kelepçesi
BGD 1701 --- Eksantrik tekerlek kelepçesi
BGD 1702 --- Metal için kamalı kıskaç
BGD 1703 --- Sert plastik için kamalı kıskaç
BGD 1704 --- Film kıskacı
NOT: Test malzemelerinin uzaması hakkında
Yer değiştirme ölçüm sistemi ，germe makinesinde bulunan ，sadece çapraz kirişin hareket mesafesini ölçer. Elastik kaplamalar veya kauçuk ürünler gibi malzemelerin uzamasını ölçmeniz gerekiyorsa , ek büyük deformasyon cihazı gereklidir.
