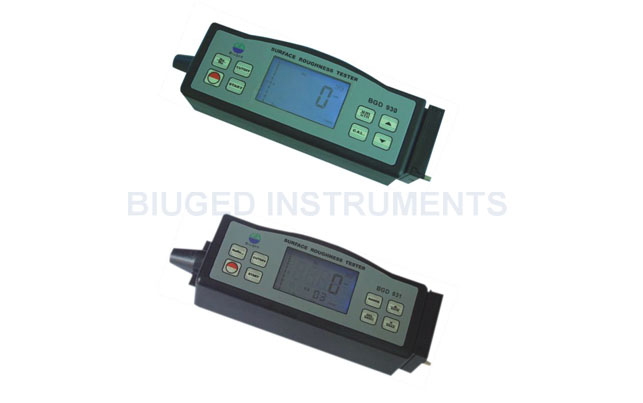

Yüzey pürüzlülük test cihazıçeşitli makine ile işlenmiş parçaların yüzey pürüzlülüğünü ölçmek, karşılık gelen hesaplamak ve tüm ölçüm parametrelerini açıkça görüntülemek için üretim alanında yaygın olarak kullanılır。
|
Özellikler
|
Sipariş Bilgileri
|
|
BGD 930
|
BGD 931
|
|
Standart
|
ISO4287, DIN4768, JIS B, ANSI 146.1
|
|
Ölçüm aralığı
|
Ra
|
0.005～16μm / 1.000～629,9μinch
|
0.050～10μm / 1.000～400.0μinch
|
|
Rq
|
0.005～16μm / 1.000～629,9μinch
|
----
|
|
Rz
|
0.020～160μm / 0.780～6299μinch
|
0.020～100μm / 0.780～4000μinch
|
|
Rt
|
0.020～160μm / 0.780～6299μinch
|
----
|
|
doğruluk
|
≤ ±% 10%
|
|
Çözünürlük
|
0.001μm（okuma＜10μm）
|
|
0.01μm（10μm ≤ okuma＜100μm）
|
|
0.1μm（okuma ≥ 100μm）
|
|
Görüntü değerinin dalgalanması
|
≤% 6%
|
|
Profil dijital filtresi
|
Filtrelenmiş profil
|
RC, PC-RC, GAUSS
|
-----
|
|
Filtrelenmemiş profil
|
D-P
|
-----
|
|
Sensör
|
yarıçapı
|
5μm
|
10μm
|
|
Malzeme
|
elmas
|
elmas
|
|
Ölçüm kuvveti
|
4mN（0.4gf）
|
16mN（1.6gf）
|
|
Prob açısı
|
90 °
|
90 °
|
|
Dikey yarıçap
kılavuz başlığın
|
48mm
|
48mm
|
|
Maksimum sürüş stroku
|
17,5 mm / 0,75 inç
|
|
Kesme uzunluğu
|
0.25mm, 0.8mm, 2.5mm
|
|
Sürüş hızı
|
ölçme
|
Örnekleme uzunluğu = 0.25mm Vt = 0.135mm / s olduğunda
|
|
Örnekleme uzunluğu = 0.8mm Vt = 0.5mm / s olduğunda
|
|
Örnekleme uzunluğu = 2.5mm Vt = 1mm / s olduğunda
|
|
geri dönüş
|
Vt = 1mm / s
|
|
Değerlendirme uzunluğu
|
1～5L seçilebilir
|
|
Metrik / İmparatorluk
|
Dönüştürme
|
|
Otomatik kapanma
|
√
|
|
Bellek
|
7 Grup
|
-----
|
|
PC arayüzü
|
RS-232C
|
-----
|
|
Dahili Li-ion pil
|
Şarj edilebilir
|
|
Çalışma koşulu
|
TEMP
|
0～50℃
|
|
Nem
|
﹤% 85 Bağıl Nem
|
|
Boyut
|
140 × 52 × 48mm（5,5 × 2,2 × 1,9 inç）
|
|
Net Ağırlık
|
420g
|
İsteğe Bağlı Aksesuarlar
BGD 1290---RS-232 or USB cable
BGD 1291---Software
BGD 1292---Sensor for deep groove
BGD 1293---Sensor for curve surface
BGD 1294---Measuring stand
