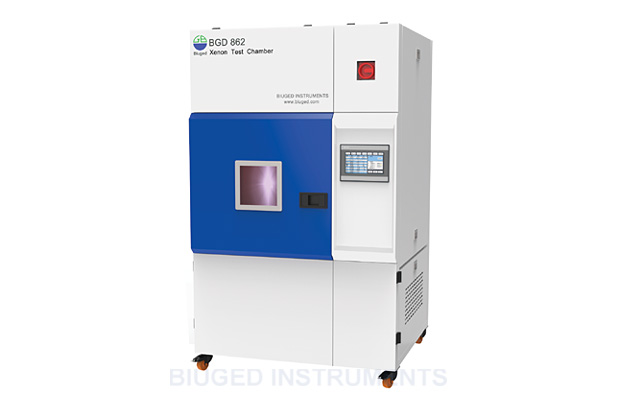

BGD 862 , tek parça yüksek güçlü ( 6.5KW ) su soğutmalı ksenon lamba ile donatılmış, maruz kalma alanı 6.500 cm2 olan çok işlevli büyük bir xenon ışık hızlandırmalı yaşlandırma test cihazıdır.
Güçlü fonksiyonlar ve güvenilir test sonuçları
◆ Xenon testinin tüm uluslararası standartlarını karşılayın.
◆ ATLAS xenon ark lambası , filtre ve bileşenleri ile donatılmış olup, yüksek ve aynı çalışma parametrelerinin elde edilmesini sağlar. Test sonuçları, ithal makinelere kıyasla iyi bir güvenilirliğe ve tekrarlanabilirliğe sahiptir.
◆ Üç katlı yapıya sahip otomatik dönen tambur tipi numune rafı, tüm numuneler üzerinde pozlama homojenliğini en üst düzeye çıkarır
◆ 6.500cm 2 teşhir alanı , farklı şekil ve boyutlardaki numuneleri tutabilir.
◆ Bir test prosedürünü bitirmek için numune tarafından elde edilen kümülatif enerjiyi ( toplam ışınım enerjisi ) ayarlayabilir.
◆ Ksenon lamba ve akıllı hava sistemi için gelişmiş soğutma sistemi.
◆ Çince veya İngilizce işlem penceresi
Birçok test parametresini otomatik olarak ayarlayabilir ve kontrol edebilir
◆ Işınım enerjisi ayarlanabilir ve doğru bir şekilde kontrol edilebilir （340nm，420nm，300nm～400nm，300nm～8 00nm ）. " Kapalı Döngü " kontrol sistemi, eskime veya diğer faktörlerin neden olduğu ışık yoğunluğu değişimini izleyebilir ve otomatik olarak telafi edebilir.
◆ Çalışma odası sıcaklığı, BPT ( siyah panel sıcaklığı ) ve BST ( siyah standart sıcaklık ) otomatik olarak ayarlanabilir ve kontrol edilebilir. Yüksek hassasiyetli Pt 100 sıcaklık sensörü ile tüm bu sıcaklıklar doğru bir şekilde izlenebilmektedir.
◆ Çalışma odası bağıl nemi otomatik olarak ayarlanabilir ve kontrol edilebilir. Ultrasonik dalgalı nemlendirme sistemi ile çalışma odasında daha kararlı ve homojen bir nem dağılımı elde edilebilir.
◆ Numune püskürtme yolunu ( ön püskürtme veya arka püskürtme ) , püskürtme süresini ve püskürtme aralığı süresini ayarlayabilir.
İşlem Menüsü
Basit, kullanımı kolay
◆ Renkli dokunmatik ekran ve kullanıcı dostu işletim arayüzü, operatörün test parametrelerini kolayca ayarlamasına ve izlemesine olanak tanır.
◆ Test prosedürleri serbestçe programlanabilir; ve bir defada 16 adede kadar önceden belirlenmiş prosedür kaydedilebilir. Her prosedür, 10 adede kadar segment ayar verisi içerir.
◆ Operatör, USB arayüzü ile herhangi bir zamanda B-SUN'ın çalışma durumunu kontrol etmek için herhangi bir test parametresini Excel formatında dışa aktarabilir.
◆ Saf ( deiyonize ) su makinesi isteğe bağlıdır. Operatör, yüksek saflıkta suyla daha güvenilir bir test sonucu elde edebilir ，Hazne, suyu izlemek için alarm işlevine sahiptir.
Güvenli ve güvenilir
◆ Birçok alarm koruması ：Büyük ışınım farkı, saf su iletkenliği limitlerin üzerinde, soğutma suyu sıcaklığı çok yüksek, soğutma suyu akış hızı çok düşük, aşırı sıcaklık, ısıtma sorunu, anormal lamba gücü. B-SUN otomatik olarak çalışmayı durduracak ve çalışma penceresinde alarm bilgilerini gösterecektir.
◆ TCP/IP Ethernet arayüzünü seçebilir, kullanıcı TCP/IP internet üzerinden makineyi uzaktan kontrol edebilir. Müşterilerin tüm sorunları çözmelerine ve servis sonrası gerekli bazı işlemleri yapmalarına yardımcı olmak için uygun
Çalışma odası
Ana teknik parametreler
|
Sipariş Bilgileri →
Teknik Ürün ↓
|
BGD 862 Xenon Test Odası
|
|
Ksenon Lamba
|
6,5 KW su soğutmalı uzun ark xenon lamba
|
|
Işık Filtresi
|
Orijinal olarak ATLAS'tan içe aktarın, iç veya dış mekan güneş ışığı spektrumunu simüle edebilir
|
|
Pozlama Alanı
|
6.500 cm2 （6 3-65 adet 15cm × 7cm boyutunda standart numune ）
|
|
Işınıma İzleme Yöntemi
|
Dört tip : 340nm ，420nm ，300nm ～400nm ，300nm ～800nm
Aynı anda gösteriliyor
|
|
Ayarlanabilir Işınım
|
Tablo B'ye bakın.
|
|
Lambaların kullanım ömrü
|
2.000 saat
|
|
Ayarlanabilir BPT Aralığı
|
RT ~ 1 1 0 ℃
|
|
Ayarlanabilir BST Aralığı
|
RT~1 2 0 ℃
|
|
Ayarlanabilir Çalışma Odası Aralığı
|
RT~ 7 0 ℃ ( Karanlık )
|
|
Sıcaklık Kararlılığı _
|
±1 ℃
|
|
Sıcaklık U düzgünlüğü
|
≤2 ℃
|
|
Sıcaklık Sapması
|
≤ 1 ℃
|
|
Ayarlanabilir Nem
|
Açık ： %10 - %75 Koyu ： %10 - %95
|
|
Örnek döndürme hızı
|
1 dev/dak ( lamba merkezi olarak daire )
|
|
Püskürtme İşlevi
|
Püskürtme sürekli süresini ve püskürtme periyodunu ayarlayabilir
|
|
Su Talepleri _
|
Yüksek saflıkta deiyonize su ( İletkenlik<2us/cm )
|
|
basınçlı hava
|
Temiz ， 0,5 MPa basınçlı havasız basınçlı hava ，Maks . hava beslemesi 60L/dak civarında . Ortalama hava tüketimi 10 L / dak ～ 30 L / dak（Test standardına bağlıdır ） |
|
Deiyonize Su Akışı
|
0,2L/dak （Nem veya sprey ekleyin ）
|
| Güç Kaynağı |
AC380V ± %10 ，Üç fazlı dört telli 50Hz；Maks . Akım 50A，Maks . Güç 9.5KW |
|
Toplam büyüklük
|
1 , 220 mm × 1 , 200 mm × 2 , 050mm ( U × G × Y )
|
|
Net Ağırlık
|
500 kilo
|
|
Yapı
|
|
Kabin Malzemesi
|
Çalışma odası , yüksek kaliteli paslanmaz çelikten yapılmıştır ( SUS316 )
|
|
Oda Kapısı
|
Filtre pencereli basit kapı sola ；kapı kenarını silikon kauçuk conta
|
|
Örnek Tutucu
|
Paslanmaz çelik malzeme, haznedeki konumu （yukarı, orta veya aşağı ）ayarlanabilir , Numune çatlak lambasının merkezi etrafında döner
|
|
Denetleyici
|
Siemens programlanabilir kontrolör. LCD dokunmatik ekran
|
|
Nem ekleme yolu
|
Yüksek basınçlı aerosol ile nem ekleyin
|
|
Termometre
|
Isı yalıtımlı tip siyah standart termometre ve siyah panel termometre
|
|
Soğutma sistemi
|
Kompresör ve basınçlı hava üfleme sistemi ile soğutulur
|
|
Güvenlik Korumaları ve Hata Korumaları
|
|
Ksenon Lamba Koruması
|
Soğutma suyunun aşırı sıcaklığı ， düşük soğutma suyu akışı ，anormal lamba gücü
|
|
Alarm Fonksiyonu
|
Büyük ışınım farkı, BPT veya BST veya Çalışma odasının aşırı sıcaklığı , büyük nem hatası, püskürtme suyu eksikliği, saf su iletkenliği limitlerin üzerinde.
Operatör bu değerleri ve arıza süresini ayarlayabilir
|
|
Saf Sistem Koruması
|
Saf suyun iletkenliğini gerçek zamanlı olarak izleyin （İletkenlik ≥ 2us/cm olduğunda , makine durur ve alarm verir ）
|
|
Radyasyona Karşı Koruma
|
Ksenon lamba operatörün yayması durumunda hazne kapısı açıldığında Xenon lamba otomatik olarak kapanacaktır.
|
|
Kurulum Ortamı Gereksinimi
|
|
Site Gereksinimi
|
Kurulum alanının net alanı ≥ 1 2m 2 ； Net yükseklik ≥ 2 .8m .
Kalıcı olarak 22 ℃～30 ℃ ve %30 ～ % 80 ortam sağlayabilen ayrı bir klima ile donatılmıştır .
Güçlü elektromanyetik alan yok, yüksek konsantrasyonlu toz yok , aşındırıcı gaz veya yanıcı malzeme yok.
|
|
Güç kaynağı
|
380V ve % 10 3 fazlı ；50Hz；50 A güç kaynağı ； Devre , g yuvarlak kablo ve açık devre kesici ile donatılmış E.
|
|
Hava çıkışı
|
Hava çıkışı olmalıdır （ Odaya uzaklık ≤ 1.0m ，yerden yükseklik 2.5m ～2.7m , çap 153mm olmalıdır ）
|
|
Su Temini
|
Su besleme boruları ve vanaları ile donatılmıştır ，Besleme suyu basıncı ≥ 2,0kg / cm2 ；iletkenlik ≤ 120us/cm
|
|
drenaj _
|
Drenaj boruları çapı ≥ 50mm ， yerden yükseklik ≤ 1 0cm ， odaya uzaklık ≤ 0 .5m
|
T ablo A : Ana Konfigürasyon
|
ürünler _
|
numaralar _
|
imalat _
|
notlar _
|
|
X enon Lamba
|
1 adet
|
Atlas
|
6 .5KW ( Ayrıca diğer ABD markasını da seçin )
|
|
filtre _
|
1 saniye
|
Atlas
|
Beş iç filtre ve bir 4.5K / 6.5K dış filtre içerir （S BORO/S BORO ）
|
|
Kontrol Sistemi
|
1 saniye
|
SIEMENS
|
S7-300 PLC + Siemens analog giriş
|
|
arayüz _
|
1 adet
|
MCGS
|
10 〞 insan-bilgisayar dokunmatik ekran
|
T ablo B ： Ayarlanabilir Yanma Aralığı
|
Filtreleri Birleştirme
|
Ayarlanabilir Yanma Aralığı （W/ ㎡）
|
|
Filtreler
|
İç Filtre
|
Dış Filtre
|
Lamba Gücü ( KW )
|
340nm
|
420nm
|
300-400 nm
|
|
gün ışığı
|
Tip S Boro
|
Tip S Boro
|
2.5 ～7.5
|
0,25 ～1,26
|
0,59 ～2,76
|
29 ～141
|
|
Pencere Camı
|
Tip S Boro
|
Soda Kireç
|
2.5 ～7.5
|
0,23 ～1,10
|
0,61 ～2,76
|
28 ～129
|
|
Genişletilmiş UV
|
Kuvars
|
Tip S Boro
|
2.5 ～7.5
|
0,29 ～1,50
|
0,59 ～2,79
|
32 ～161
|
Standartlar
ISO 11341《Boyalar ve vernikler-Yapay ayrışma ve yapay radyasyona maruz kalma --Filtrelenmiş ksenon ark radyasyonuna maruz kalma 》
ISO 12040 《Grafik Teknolojisi - Baskılar ve Baskı Mürekkepleri - Filtrelenmiş Xenon Ark Işığı Kullanılarak Işık Haslığının Değerlendirilmesi 》
ISO 16474-1《Boyalar ve cilalar -- Laboratuvar ışık kaynaklarına maruz kalma yöntemleri -- Bölüm 1: Genel kılavuz 》
ISO 16474-2 《Boyalar ve cilalar -- Laboratuvar ışık kaynaklarına maruz kalma yöntemleri -- Bölüm 2: Ksenon ark lambaları 》
ASTM D3451 《Kaplama Tozlarını ve Toz Boyaları Test Etmek İçin Standart Kılavuz 》
ASTM D3794《Bobin Kaplamalarını Test Etmek İçin Standart Kılavuz 》
ASTM D4303 《Sanatçı Boyalarında Kullanılan Pigmentlerin Işık Haslığına İlişkin Standart Test Yöntemleri 》
ASTM D5010 《Baskı Mürekkeplerini ve İlgili Malzemeleri Test Etmek İçin Standart Kılavuz 》
ASTM D6577 《Endüstriyel Koruyucu Kaplamaların Test Edilmesi İçin Standart Kılavuz 》
ASTM D6695 《Boya ve İlgili Kaplamaların Ksenon-Ark Maruz Kalmalarına İlişkin Standart Uygulama 》
ASTM G151《Laboratuvar Işık Kaynaklarını Kullanan Hızlandırılmış Test Cihazlarında Metalik Olmayan Malzemelerin Maruz Kalmasına İlişkin Standart Uygulama 》
ASTM G155《Metalik Olmayan Malzemelerin Maruz Kalması İçin Xenon Ark Işığı Aparatını Çalıştırma Uygulaması 》
ISO 4892-1 《Plastikler – Laboratuvar Işık Kaynaklarına Maruz Kalma Yöntemleri – Bölüm 1: Genel kılavuz 》
ISO 4892-2《Plastikler - Laboratuvar Işık Kaynaklarına Maruz Kalma Yöntemleri - Bölüm 2: Ksenon ark lambaları 》
SAE J2412 《Kontrollü Işınlama Xenon-Arc Aparatı Kullanılarak Otomotiv İç Döşeme Bileşenlerinin Hızlandırılmış Maruz Kalması 》
İsteğe bağlı Aksesuarlar:
BGD 8158 ---ATLAS 6,5 kW Xenon Lamba （Su soğutmalı ）
BGD 8159 ---ABD marka 6,5 kW Xenon Lamba （Su soğutmalı ）
BGD 8160 --- ATLAS 2000 HRS Besleme PKG'si ( Bir adet BGD 8158 ATLAS 6,5 kW su soğutmalı lamba , 5 adet S65 iç filtre , bir adet 4,5K/6,5K dış filtre içerir )
BGD 8161 ---6,5KW BGD 2000 HRS Tedarik PKG ( Bir adet BGD 8159 ABD marka 6,5 kW su soğutmalı lamba , 5 adet W-143 iç filtre , bir adet W-144 dış filtre içerir )
BGD 8171- -Saf Su Sistemi （100L/ h , saf su 0.1µS/cm'den az olabilir （giriş suyu < 200µS/cm ））
BGD 8176—Soğutma Suyu Makinesi ( Saf suyu soğutmak ve çevrime sokmak için, su tüketimini büyük ölçüde azaltabilir )
BGD 8179 ---Hava Sıkıştırma Sistemi ( Hava kompresörü , hava deposu , dondurucu kurutucu , hassas filtre vb . içerir )
BGD 8186 ---Gün Işığı Filtresi
BGD 8187 ---Pencere Camı Filtresi
BGD 8192 ---Metal Çerçeve Hava Filtreleri
BGD 8197 --- Numune rafı
