Test Prensibi
Güneş ışığının ultraviyole ışınları, çoğu malzemenin hava koşullarına karşı direncine zarar veren ana faktördür. Güneş ışığının kısa dalga kısmını simüle etmek için UV lambaları kullanıyoruz, birkaç görünür ışık ve kızılötesi ışık üretiyor. Farklı test gereksinimlerine göre, farklı dalga boyuna sahip UV lambaları seçiyoruz, bunun nedeni her tip UV lambasının farklı ışınım enerjisi ve dalga boyu üretmesidir. Genel olarak konuşursak, UV lambaları UVA ve UVB'ye ayrılabilir.
Farklı alanlarda farklı tipte floresan UV lambaları kullanılmaktadır, örneğin:
① UVA-340 Lamba: UVA-340 Lamba , güneş ışığının kısa dalga ultraviyole ışığını yüksek oranda simüle edebilir, dalga boyu aralığı 365 nm ila 295 nm'dir.
② UVA 351 Lamba: Pencerelerden geçen UV güneş ışığını simüle eder. İç mekanlarda yaşlanma sürecini test etmek için mükemmeldir .
③ UVB 313 Lamba: UVB-313 lambası , Dünya'daki ultraviyole ışınlarına kıyasla daha güçlü kısa dalga ultraviyole ışık yayar , böylece malzeme yaşlanma sürecini hızlandırabilir. Ancak, bu lambabazı gerçekçi olmayan maddihasarlaraneden olabilirEsasolarakkalite kontrol,araştırma ve geliştirmeve güçlü hava koşullarına dayanıklı malzemelerin test edilmesinde kullanılır.

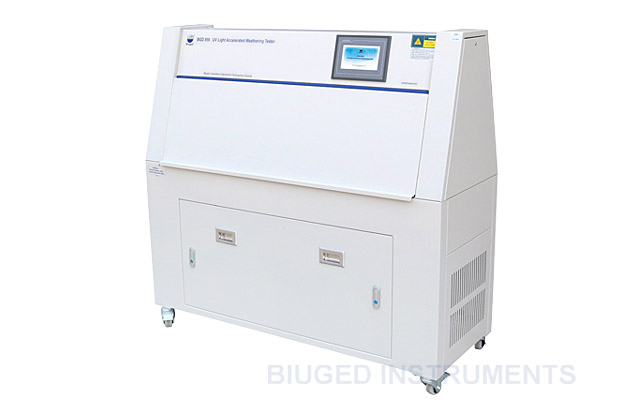

BGD 855 & 856 UV Işığıyla Hızlandırılmış Yaşlandırma Test Odası ( bundan sonra BUV olarak anılacaktır ) ışık kaynağı olarak floresan UV lambasını kullanır. İç sıcaklığı ve nemi, güneş ışığı, nem ve sıcaklığın neden olduğu hasar faktörünü tam olarak değerlendirmek için numune üzerinde periyodik yoğuşmayı elde etmek üzere uygun şekilde kontrol edilebilir (malzemelerin eskime fenomeni solma, bozulma, yoğunluk azalması, çatlama, pullanma, tebeşirlenme ve oksidasyon içerir) ).
Floresan UV ışığı güneş ışığının etkisini taklit edebilirken, yoğuşma ve su püskürtme sistemi yağmur ve çiy etkilerini taklit edebilir. Test sırasında radyasyon enerjisi ve sıcaklık kontrol edilebilir. Tipik bir test döngüsü genellikle güçlü UV ışığı altında veya %100 bağıl nem ile karanlık ve ıslak yoğuşma döneminde gerçekleştirilir. Bu testler genellikle boya ve kaplamalar, otomotiv sanayi, plastik, ahşap, yapıştırıcı vb. alanlarda uygulanmaktadır.
BUV Test Prensibi
Atölye
Technical Parameters
■ Işık Kaynağı: UV-A (dalga boyu 340 nm) veya UV-B (dalga boyu 313 nm) ; 40W×8 adet (Normal kullanım ömrü 6.000 saattir)
■ Işınım aralığı : 0,3 W/m 2~ 1,55 W/ m2
■ Sıcaklık Aralığı：Siyah Panel sıcaklığı （BPT ）：RT+10 ℃ ~ 80 ℃
■ Kabinin içi ：Paslanmaz çelik -SUS 304 malzeme
■ Kabinin dışı：SUS 304 üzerinde toz kaplama
■ Yalıtım Alanı：5.175cm 2 /828in 2
■ Numune Kapasitesi : 48 adet standart numune ( 75mm×150mm standart numune ) veya 15 adet 100mm×300mm
■ Su beslemesi için ayarlanabilir aralık : 0-4LPM
■ Su Tüketimi： 7 L/ gün ( yoğuşma için ), 3 L/dakika ( sprey için )
■ Genel Boyut : 1.360mm×560mm×1.290mm （L×W×H ）
■ Net Ağırlık : 161KG
■ Toplam Maks. Güç : 2kW
■ Güç： 220VAC±10% / 50HZ ( 6 0 HZ özeldir ) ; 10A (Maksimum Elektrik Akımı)
■ Sipariş Bilgileri ：
BGD 855 ---Temel Ultraviyole Işıkla Hızlandırılmış Ayrışma Kabini （Işınım kontrolü yok ）
BGD 856 --- Ultraviyole Işıkla Hızlandırılmış Yaşlandırma Kabini
Standart
◆ ISO 16474-1 《Boyalar ve cilalar -- Laboratuvar ışık kaynaklarına maruz kalma yöntemleri -- Bölüm 1: Genel kılavuz》
◆ ISO 16474-3 《Boyalar ve cilalar - Laboratuvar ışık kaynaklarına maruz kalma yöntemleri - Bölüm 3: Floresan UV lambaları》
◆ ISO 11507《Boyalar ve vernikli-- Kaplamaların yapay hava koşullarına maruz kalması- Floresan UV lambalarına ve suya maruz kalma》
◆ISO 4892-1 《Plastikler-Laboratuvar ışık kaynaklarına maruz kalma yöntemleri-Bölüm 1: Genel Kılavuz 》
◆ISO 4892-3 《Laboratuvar ışık kaynaklarına maruz kalma yöntemleri-Bölüm 3: Floresan UV lambaları 》
◆ASTM D 4587 《Boya ve İlgili Kaplamaların Floresan UV-Yoğuşma Maruziyetleri için Standart Uygulama 》
◆ASTM D 4329《Plastiğin Floresan UV Maruziyeti için Standart Uygulama S》
◆ASTM G-151 《Laboratuvar ışık kaynakları kullanan Hızlandırılmış Test Cihazlarında Metalik Olmayan Malzemelerin Maruz Kalmasına İlişkin Standart Uygulama 》
◆ASTM G-154 《Metalik Olmayan Malzemelerin UV'ye Maruz Kalması için Floresan Işık Aparatını Çalıştırmaya Yönelik Standart Uygulama 》
◆BS 2782:Part5, 《Yöntem 540B (Laboratuvar Işık Kaynaklarına Maruz Kalma Yöntemleri) 》
◆SAE J2020 《Otomotiv Dış Maltlarının Floresan UV/Yoğunlaştırma Aparatı Kullanılarak Hızlandırılmış Maruz Kalması 》
◆JIS D 0205 《Otomotiv Parçaları İçin Hava Koşullarına Dayanıklılık Test Yöntemi 》
Özellikler
◆ Amerika'dan orijinal UVA veya UVB lambaları, test sonuçlarının karşılaştırılabilirliğini sağlar.
Tüm BUV makinelerinde ışık kaynağı olarak Amercian tarafından üretilen flüoresan UV lambaları kullanılır, diğer tip lambalarla ( Xenon Lambalar dahil ) karşılaştırıldığında UV lambaları daha kararlıdır. Spektrum güç dağılımı, lambalar 6.000 saate kadar bile eskidikçe değişmeyecektir. Böylece daha tekrarlanabilir test sonuçları kolayca elde edilebilir ve lamba değiştirme sürelerini kısaltarak çalıştırma maliyetini düşürür.
Ayrıca Amercian'ın bu lambaları 40 yılı aşkın deneyim ve floresan teknolojisi ile üretilmektedir. Özel olarak tasarlanmış ve en ciddi kalite kontrolleri ile test edilmiştir.
◆ Orijinal Fikri Mülkiyet Haklarına sahip ve Çin'de başlatılan balastımız, lamba kaldırma süresini 6.000 saate kadar uzatabilir ve kullanıcılar için kullanım maliyetinden büyük ölçüde tasarruf sağlayabilir.
Amerika'dan Orijinal UV Lambaları Dört sensör monitör BUV ışınımı
◆ Işınım otomatik olarak kontrol edilebilir （kapalı devre sistemle, ışınım değeri daha kesin ve sabittir. Yalnızca BGD 856 için ）
BGD 856 UV Işıkla Hızlandırılmış Yaşlandırma Test Odasının üstünlüğü, test işlemi sırasında otomatik olarak kontrol edilebilmesi ve ayarlanabilmesidir. Bilindiği gibi test sürecindeki enerji, polimer malzemelerin yaşlanmasında ana faktördür. Test sonuçlarının tekrarlanabilirliğini ve karşılaştırılabilirliğini sağlamak için UV enerjisi çok önemli bir teknik göstergedir. Suneye benzer şekilde , enerji değeri boyunca test sürecini otomatik olarak izleyen ilkeleri benimsiyoruz , lamba enerjisi beklenen değerden daha az olduğunda , sistem farkı otomatik olarak izleyin ve enerjiyi hemen otomatik olarak doldurun.
◆ Işınım otomatik olarak kalibre edilebilir （Yalnızca BGD 856 için ）
Diğer lambalarda olduğu gibi UV lambalarda da BUV'nin enerjisi zaman arttıkça azalır. Kontrol sistemi, lambaların voltajını güçlendirerek otomatik olarak telafi edecektir. Ancak kullanım süresi uzadıkça, lambaların enerjisi sürekli olarak azalır. Bazı yüksek ışınım ayar noktalarında, BUV bu ışınımı daha fazla koruyamadı ve artık BUV'nin sistemi arıza durumunda "ışınlama hatası çok büyük" uyarısı veriyor ve makineyi kapatıyordu. Şimdi, operatör BUV'u standart kalibrasyon radyometresi ile kalibre etmelidir. Kalibrasyondan sonra makine hala ayar noktasını alamıyorsa, kullanıcı ilgili sensöre karşılık gelen iki adet lambayı değiştirmeli ve yeniden kalibre etmelidir.
BUV kalibrasyonu firmamız tarafından üretilen BGD Kalibrasyon Radyometresi ile yapılmaktadır. Kullanıcı bazı BUV'ları kalibre etmek için bir radyometre kullanabilir, radyometre floresan UV lambalarını test edebilir. Sadece UVA lambaları kalibre etmek için değil, aynı zamanda UVB lambaları yapmak için de kullanılır. UVB lambaları için, teslimattan önce W/m 2 /nm birimi ile 313 nm dalga boyunun oldukça altında kalibre edilmiştir . UVA lambaları için W/m 2 /nm birimi ile 340 nm dalga boyu altında iyi kalibre edilmiştir .
Kalibrasyon Radyometre, radyometre ve sensörden oluşur ( aşağıdaki resme bakın ):
BGD 8118 kalibrasyon radyometresinin sensörü ultraviyole ışınlarına karşı çok hassastır, ancak görünür ışığa herhangi bir etkisi yoktur ve kızılötesi ışığa karşı çok az tepki vermesi bile göz ardı edilebilir. Yani diğer ışınlar bu radyometreye herhangi bir etki getiremez.
◆ Su Püskürtme ve Yoğunlaştırma işlevi
Su spreyi
Bazı uygulamalar için su spreyi , son kullanım ortam koşullarını daha iyi simüle edebilir . Su spreyi, dramatik sıcaklık değişiklikleri veya yağmurun neden olduğu ısı şokunu veya mekanik erozyonu etkili bir şekilde simüle edebilir . Güneşli bir günde ani bir çarpma gibi bazı pratik uygulama koşullarında, malzemenin sıcaklığı büyük ölçüde değiştiği için ısı şoku getirebilir. Bu ısı şoku , birçok malzemenin özelliklerini ciddi şekilde test eder. BUV su spreyi , bu ısı şokunu ve/ veya stres korozyonunu simüle edebilir .
12 nozullu BUV püskürtme sistemi tasarımı , test odasında her iki tarafta 6 parça bulunur . Püskürtme sistemi birkaç dakika çalışıp sonra kapanabilir. Bu geçici su spreyi , ısı şoku koşulları yaratarak numuneleri hızlı bir şekilde soğutabilir .
yoğunlaşma
Birçok dış ortamda, malzemeler her gün 12 saatin üzerinde ıslak durumda bırakılır. Araştırmalar, dış mekandaki bu ıslak durumun ana faktörünün yağmurdan değil çiyden kaynaklandığını göstermiştir. BUV , benzersiz yoğuşma yetenekleri sayesinde dış mekan nem erozyonunu simüle eder. Test sırasındaki yoğuşma döngüsünde , test odasını dolduran aşırı ısıtılmış buhar elde etmek için odanın tabanındaki su ısıtılır . Sıcak buhar , odanın %100 bağıl nemi muhafaza etmesini ve nispeten yüksek bir sıcaklığı muhafaza etmesini sağlar. Örnek test odasının duvarına sabitlendi . Böylece numune yüzeyi, test odasının ortam havasına maruz kalır . Numunenin diğer tarafı, soğutucu etkisi olan doğal ortama maruz bırakılarak, numunenin iç ve dış yüzeylerini sıcaklık farkı ile getirir ve sıcaklık farkı, test yüzeylerinde her zaman yoğuşma işleminden kaynaklanan damlamalara neden olur .
◆ Siyah panelin yüksek hassasiyetli Pt 100 sıcaklık sensörü ile sıcaklığı otomatik olarak kontrol edin.
Her döngüde, sıcaklık ayarlanan bir değerde kontrol edilebilir. Aynı zamanda, siyah panel termometre sıcaklığı izleyebilir. Sıcaklık artışı yaşlanma sürecini hızlandırabilir ve testin tekrarlanabilirliği için sıcaklık kontrolü de çok önemlidir.
BST ( Siyah panel termometresi ) bir PT100 sensöründen ve siyah kaplama ile boyanmış metal bir panelden oluşur ve test panelleriyle aynı koşullara maruz kalır. Test sırasında maruz kalan test panellerinin yüzey sıcaklığını izlemek için kullanılır. BST, farklı gereksinimlere göre herhangi bir değere ayarlanabilir ve ayrıca tüm test boyunca otomatik olarak kontrol edilebilir. Ayrıca periyodik olarak kalibre edilebilir.
◆ Birçok test standardını onaylar. Operatör farklı programı serbestçe ayarlayabilir.
Farklı standartlara veya test yöntemlerine göre, operatör farklı test programlarını düzenleyebilir. Her program için 10 bölüm olarak ayarlanabilir ve her bölüm farklı çalışma koşulları ( dört tür : Işınlama, su püskürtme, yoğuşma ve bitiş ) ve ayrıca ilgili test parametrelerini ayarlayabilir.
BUV, operatörün en fazla altı test programını düzenlemesine ve kalıcı olarak kaydetmesine izin verebilir. Genel olarak konuşursak, operatör BUV'de bir program ayarlayıp kaydettiyse, bir sonraki test için, aynı programı hala kullanıyorsa, sadece bu programı seçin ve BUV'u doğrudan çalıştırın, yeniden ayarlamaya gerek yoktur.
◆ Kullanıcı dostu pencerelere sahip dokunmatik ekranla kontrol edilir, kullanıcı test sırasında herhangi bir parametreyi kontrol edebilir
BUV tüm kontroller ve gösterimler, yüksek çözünürlüklü renkli bir dokunmatik ekran ile tamamlanır. Menü işletim arayüzü, operatörün BUV'yi kullanması ve sürdürmesi için çok uygundur. Çalışma sırasında tüm parametreler dokunmatik ekranda gösterilir.
◆ Gerçek zamanlı veri toplayın ve saklayın, tüm test verileri otomatik olarak EXCEL formatına dönüştürülebilir ve kaydedilebilir.
BUV arkasında bir USB arabirimi vardır, bu arabirim aracılığıyla operatör tüm çalışma parametrelerini herhangi bir zamanda bir U disk ile dışa aktarabilir. Operatörün BUV için istatistik araması ve yapması ve gerçek katılımsız çalışmayı gerçekleştirmesi uygundur.
◆ TCP/IP Ethernet arayüzü ile gelin, kullanıcı BUV'u TCP/IP internet üzerinden uzaktan kontrol edebilir.
Bu arayüzle, operatörün yalnızca makul bir IP adresi ayarlaması gerekir, ardından herhangi bir yerde BUV çalışma durumunu izleyebilir. Operatör laboratuvarında olmasa bile BUV'yi çalıştırabilir ve bakımını yapabilir. Ayrıca, bu işlev, Biuged'in müşterilerimizin tüm sorunları çözmesine ve servis sonrası gerekli bazı işlemleri yapmasına yardımcı olması için de uygundur. Evde kullanıcının sorunlarını tamamen giderin.
◆ Bir takviye pompasıyla gelin, kullanıcının harici su basıncı yeterli olmasa bile BUV bu takviye pompasıyla normal şekilde çalışabilir.
◆ Alarm ve koruma fonksiyonları: Su eksikliği ，siyah panelin aşırı sıcaklığı, ayar değeri ile gösterilen değer arasında büyük ışınım sapması.
Optional Accessories
BGD 8110--- UVB lambaları (40w/313nm)
BGD 8111--- UVA lambaları (40W/340nm)
BGD 8118--- Kalibrasyon Radyometresi (310nm&340nm)
BGD 8130--- Numune Rafı
Kalibrasyon Radyometresi
