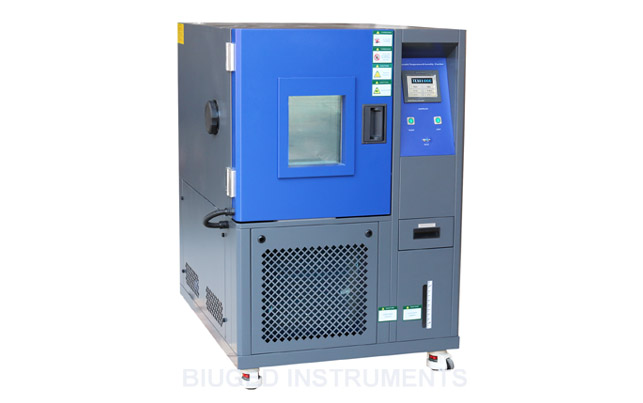

1.0 Yapı Özelliği
|
|
Oda Yapısı
|
İç malzeme : 304# paslanmaz çelik, kalınlığı 1,2 mm'dir
Dış malzeme : Gelişmiş statik elektrik püskürtme işlemine sahip 1,2 mm fırınlanmış soğuk rulo çelik levha.
Isı koruma malzemesi : 100 mm kalınlığında poliüretan köpük kauçuk
Diğerleri：konumlandırma ayağı kabını ve hareketli makaraları test odası tabanının altına yerleştirin; haznenin üst kısmında otomatik basınç tahliye deliği bulunur, iç haznenin alt kısmında drenaj deliği bulunur, yoğuşma suyunu hızla tahliye edebilir
|
|
Hava Ayar
Kanalı
|
İç hava boşluğu, devridaim rüzgar kanalı ve paslanmaz çelik döngü fanı, üst pencere ve hava difüzörü aracılığıyla, rüzgar üstten düzgün bir şekilde dışarı çıkacak, harmonik odadan uzlaştırılan sıcaklığın amacına ulaşabilecek test alanına yayılmasını sağlar. sıcaklığı eşit olarak kontrol edin.
|
|
Oda Kapısı
|
◆ Tek açık kapı
◆ Patlama önleyici
◆ Yoğuşma önleyici elektrikli ısıtma cihazı
◆ Vakumlu otomatik buğu giderici şeffaf pencere
◆ Pencere projektörü
|
|
Kablo Bağlantı Noktası
|
Makinenin soluna ￠ 50 mm'lik bir test deliği takın ve güç testi ile bağlantı için ilgili sızdırmazlık cihazını donatın
|
|
Görünüm Penceresi
|
kapıda 230*270mm şeffaf elektrikli radyant ısıtma filmi ile kavite sertleştirilmiş cam ile tasarlanmıştır (yoğuşma önleme işlevi ile donatılmıştır)
|
|
Kontrol sistemi
|
TEMI 1500 Dokunmatik Ekran LCD, Kore'den ithal, projektör anahtarı, ana güç anahtarı
|
|
Soğutma sistemi
|
soğutma sistemi, ısıtma cihazı, fan, susuzlaştırma cihazı, ayarlanabilir arka cam
|
|
Numune Rafı
|
Net keskin, kullanımı kolay 304 # paslanmaz bükülmüş benimseyin, malzeme çerçevesi arasındaki mesafe ayarlanabilir (en küçük mesafe 50 mm'dir), standart donanımlı iki parça
|
|
Elektrik Odası
|
ana güç kesici, kontrolör, dağıtım plakası, yayılan fan, aşırı sıcaklık koruyucusu
|
|
Isıtma sistemi
|
ölçekli ısı reddi ısıtma borusunu benimseyin PID ısıtmayı kontrol edin, böylece sıcaklığın dengelenmesini sağlayın
|
|
2.0 Soğutma Sistemi
|
|
Soğutma Yöntemi
|
soğutma oranını ve minimum sıcaklık gereksinimini korumak için tek kademeli soğutma sistemi kullanıyoruz
|
|
Soğutma
Kompresörü
|
Avrupa'dan düşük sıcaklık kompresörü benimseyin
|
|
Soğutma sistemi
|
hava soğutmalı ölçekli kondansatör, ısı dağılımı için sirkülasyon fanı
|
|
evaporimetre
|
kanatlı borulu ısı eşanjörü
|
|
Kısıtlama Cihazı
|
termostatik genleşme valfi, kılcal boru
|
|
Kuru filtre
|
Soğutma sistemindeki soğutma sıvısından artık su ve asidik malzemenin emilmesi, katı safsızlık tanesini, sistemin bakır kesimlerini süzün, buz tıkanması ve pislik tıkanması durumunda genleşme valfi ve kılcal borunun normal çalışmasını sağlayın
|
|
soğutma sıvısı
|
çevre korumalı soğutma sıvısı R404A'yı benimseyin
|
|
3.0 Elektrik Kontrol Sistemi
|
|
Denetleyici
|

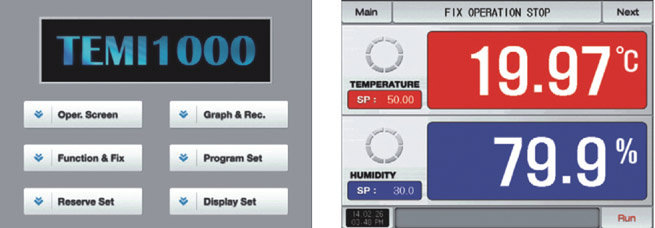

Kore SAMWON, LCD dokunmatik ekran denetleyicisi TEMI 1500
|
|
Ekran Arayüzü
|
◆ Ekran boyutu ：5,7 inç renkli dokunmatik ekran, konuşma modu
◆ Sıcaklık ayar değeri （SV ）, mevcut değer （PV ）doğrudan görüntülenir
◆ Sıcaklık çıkış değerini görüntüleyebilir
◆ Yürütme programı numarası, bölüm, prosedür süresi ve zaman sinyali kontrol koşulu görüntülenebilir
◆ Otomatik hesap resmi ve prosedür beklemede ışıklı resim görüntüleyebilir
◆ Kayıt verilerini ve eğri durumu resmini görüntüleyebilir
◆ Mevcut eğriyi görüntüleyebilir ve prosedür eğrisini ve çalışan eğrileri geçmişini düzenleyebilir
◆ Belirtilen arızayı ve basit arıza çıkışını görüntüleyebilir
|
|
Prosedür Kapasitesi ve Kontrol
Fonksiyonu
|
◆ Operasyonel prosedür kapasitesi：maks: 120 grup; bir prosedür 1 ila 99 bölümden oluşabilir.
◆ Operasyonel bellek kapasitesi : 1200 bölüm, yürütme komutunu tekrarlayabilir: her komut 999 kez tekrar edebilir, prosedürün eğim ayarı zamanlayıcı şaftı aracılığıyla ayarlanabilir, birleştirme kullanımı prosedürler arasında ayarlanabilir, prosedür oluşturma diyalogu benimseyebilir tip, düzenleme, eleme ve ekleme işleviyle kullanımı kolay, 4 grup zaman sinyali çıkış kontrolü (test numunesi AÇIK/KAPALI seçeneğini kontrol edebilir).
◆ 9 grup PID parametre ayarı, prosedürde atlama bölümü bulunur, işlevleri korur; eğriyi ve veri toplamayı gösterebilir; tarih ve saat ayarlama işlevi; düğme ve resim kilidi (KİLİT) işlevi; bilgisayarı bağlayabilir, 8 nokta DI anormal girişi ve 10 nokta DO sinyal kontrolü
|
|
İletişim
|
RS-232 iletişim arabirimi, izleme ve uzaktan kumanda sistemi olarak kullanılabilir, test verilerini kaydeder
|
|
Çalıştırma Yöntemi
|
program modu / kesin değer modu
|
|
Yöntemi Ayarla
|
İngilizce arayüz, dokunmatik ekran girişi
|
|
SD Hafıza Kartı
|
Test tarihini ve test eğrisini saklamak için kullanılır, standart depolama kapasitesi 2G'dir, depolama süresi yaklaşık 2 yıldır
|
|
Ayar Aralığı
|
maksimum sıcaklık aralığının yukarı/aşağı sınırlaması 5 ℃
|
|
Ekran çözünürlüğü
|
sıcaklık: 0,01 ℃ ; süre: 1dk;
|
|
Güç kapalıyken Hafıza İşlevi
|
güç kapalıyken kurtarma modunu ayarlayabilir: ısıtma/soğutma/durdurma
|
|
Randevu alma işlevi
|
mevcut makine süresini rastgele ayarlayabilir, gücü açtıktan sonra makine otomatik olarak çalışacaktır
|
|
Giriş
|
PT100 tipi platin direnç
|
|
Eğri kayıt
fonksiyonu
|
pil korumalı RAM ile donatın, makinenin ayar değerini, örnekleme değerini ve örnekleme süresini kaydedebilir; Maksimum kayıt süresi 60 gündür ( örnekleme döngüsü 1,5 dakika olduğunda )
|
|
Yazılım kullanım
ortamı
|
IBM PC uyumlu makine, P Ⅱ CPU'nun üzerinde, 128M'den fazla RAM, basitleştirilmiş Çince Windows2000 veya basitleştirilmiş Çince WindowsXP işletim sistemi.
|
|
Sirkülasyon fanı
|
Birçok kanatlı santrifüj fan ile düşük gürültü
|
|
Isıtıcı
|
ithal nikrom elektronik ısıtıcı ve ısıtıcı kontrol modu, temassız eşit döngülü tekrarlayan darbe geniş ayarı, SSR ( katı hal rölesi )
|
|
Kontrol modu
|
anti-entegral doygunluk PID, BTC dengesi sıcaklık kontrol modunu ayarlar （sıcaklık test ekipmanı ）
|
|

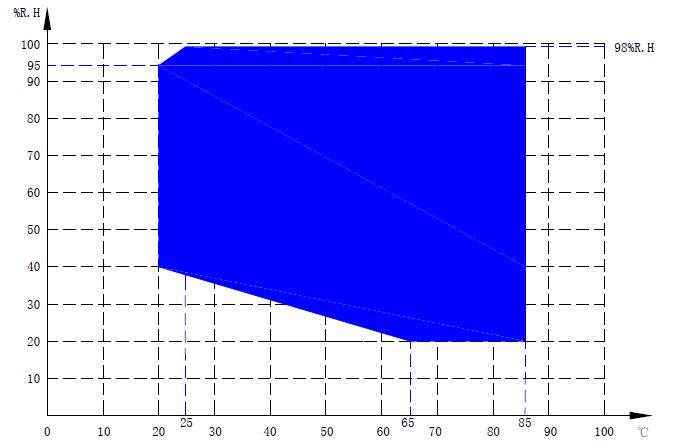

4.0 Nemlendirme ve Nem Alma Sistemi
|
|
Su tedarik etmek
|
Büyük su deposu
|
|
Nemlendirme ve Nem Alma Yöntemi
|
Dış nemlendirmeyi benimser, kompresör nem almaya başlar, PID ihtiyaç duyulan neme ulaşmak için nemlendirme hacmini kontrol eder
|
|
Su Kalitesi
Talebi
|
Özdirenç ≥500Ω·m
|
|
Su Takviyesi Yöntemi
|
Hazne, su ekleme portunu ve su seviyesi görüntüleme penceresini saklı tutar, lütfen su seviyesi çok düşük olduğunda su verin
|
|
Su Kaynağını Nemlendirin
|
İç kısım mikro su pompası ile donatılmıştır ve sadece su tankına su eklenmesi gerekir. Su pompası, nemlendirme kazanındaki su seviyesine göre otomatik olarak nemlendirme kazanına eklenir.
|
|
5.0 Güvenlik Koruma Cihazı
|
|
soğutma sistemi
|
kompresör aşırı ısınması/aşırı akım/aşırı basınç, yoğuşma fanı aşırı ısınması
|
|
Test Odası
|
aşırı sıcaklık sınırlaması, fan/motor aşırı sıcaklık rölesi
|
|
Güç
|
toprak kaçağı koruması, aşırı yük koruması, kısa devre koruması
|
|
Depolama Ortamı Gereksinimi
|
makinenin çevre sıcaklığı 0 ℃ ～+40 ℃ arasında tutulur
|
|
Kurulum Yeri
Gereksinimi
|
◆ duvar ile sol/sağ/arka arasındaki mesafe en az 600 mm(A/B) olmalıdır
◆ duvar ile makinenin ön tarafı arasındaki mesafe en az 1200 mm(C) olmalıdır
◆ lütfen şirketinizin normal çalışmasını etkilemesi durumunda kapının, galerinin ve asansörün makineyi geçebileceğinden emin olun
|
