Laboratuvardaki çoğu yapay hızlandırılmış test için, dış mekanda tutarlı test sonuçları elde etmek en önemli amaçtır. Döngüsel korozyon testinden önce, geleneksel tuz spreyi (35˚C'de sürekli tuz spreyi), bir laboratuvarda korozyonu simüle etmenin en popüler yoluydu. Geleneksel tuz püskürtme yöntemleri dış mekanın doğal ıslak/kuru döngülerini simüle etmekte başarısız olduğundan, test sonuçları sıklıkla dış mekanla zayıf korelasyon sağladı.

Tipik bir döngüsel korozyon kabininde, tüm numuneler, dış ortamı simüle eden tekrarlayan bir döngüde bir dizi farklı ortama maruz bırakılır. Prohezyon gibi basit döngüler, tuzlu sis ve kuru koşullar arasındaki döngüden oluşabilir. Daha sofistike otomotiv yöntemleri, tuz püskürtme ve kurutma ile birlikte nem, kuru hava veya yoğuşmayı içeren çok adımlı döngüler isteyebilir.

Kullanıcılar, bir hazne içinde bir dizi en önemli korozyon ortamından kolayca geçebilir. Son derece karmaşık test döngüleri bile kontrolörle kolayca programlanabilir. Biuged CCT Kabinleri, döngüsel otomotiv testlerinin çoğu için tuz püskürtme, Prohezyon ve %100 nem uygulayabilir.

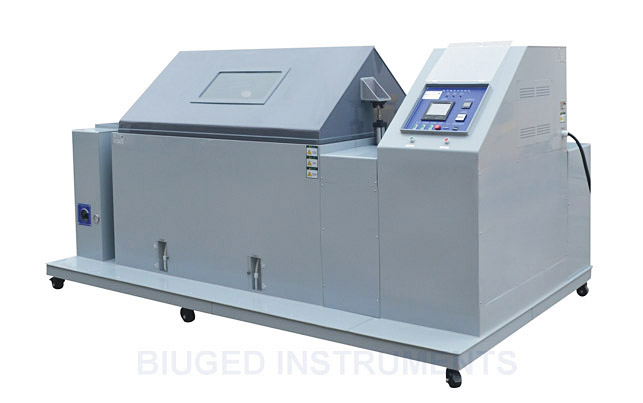

Biuged tarafından geliştirilen ve üretilen Döngüsel Korozyon Test Kabinleri, dokunmatik ekran aracılığıyla çeşitli parametreleri ayarlar ve kontrol eder ve tuz püskürtme korozyonu, nem（yüksek sıcaklık ve yüksek nem, düşük sıcaklık ve düşük nem）, havayla kurutma（sıcak kurutma gibi çoklu testleri birleştirir. ve havayla kurutma）çeşitli döngüsel korozyon testlerini simüle etmek için. Tabii ki, diğer aksesuarların kombinasyonu ile özel döngüsel korozyon testi de simüle edilebilir. Cihaz ayrıca nötr tuz püskürtme testi（NSS）, asetik asit tuz püskürtme testi（AASS）, bakırla hızlandırılmış asetik asit tuz püskürtme testi（CASS yapabilir）, su püskürtme testi, nemli ısı testi, kurutma testi ve standart atmosferik ortam testi ayrı ayrı.

standartlar

ISO 4611《Plastikler—Nemli ısıya, su spreyine ve tuz sisine maruz kalmanın etkilerinin belirlenmesi 》

ISO 7253《Boyalar ve cilalar - Nötr tuz spreyine (sis) karşı direncin tayini 》

ISO 9227《Yapay ortamlarda korozyon testleri - Tuz püskürtme testleri 》

ISO 11493《Metallerin ve alaşımların korozyonu - Tuz sisi, "kuru" ve "ıslak" koşullara döngüsel olarak maruz kalmayı içeren hızlandırılmış test 》
ISO DIN EN 16151《Metallerin ve Alaşımların Korozyonu - Asitlenmiş Tuz Spreyine Maruz Kalarak Hızlandırılmış Döngüsel Testler, '' kuru'' ve ''ıslak'' Koşullar 》ISO 16701《Metallerin ve alaşımların korozyonu -- Yapay atmosferde korozyon -- Kontrollü nem döngüsü ve aralıklı olarak bir tuz çözeltisinin püskürtülmesi koşulları altında maruz kalmayı içeren hızlandırılmış korozyon testi 》

ASTM B 117《Tuz Püskürtme (Sis) Aparatını Çalıştırmak için Standart Uygulama 》

ASTM B368《 Bakırla Hızlandırılmış Asetik Asit-Tuz Püskürtme (Sis) Testi (CASS Testi) için Standart Test Yöntemi 》

ASTM B 380《Corrodkote Prosedürü ile Dekoratif Elektro Biriktirilmiş Kaplamaların Korozyon Testi için Standart Test Yöntemi 》

ASTM G85 - 11《Modifiye Tuz Püskürtme (Sis) Testi için Standart Uygulama 》

ASTM D 1735《Su Sisi Aparatı Kullanarak Kaplamaların Su Direncini Test Etmek İçin Standart Uygulama 》

DIN 50021《Tuz Püskürtme Testi 》




1. Kabin Malzemesi

◆ Kabin iç katmanı 8 mm kalınlığında CPVC'den yapılmıştır, maksimum kalıcı sıcaklık 100 ℃'dir;

◆ Kabin dış tabakası ithal 6mm kalınlıkta PVC'den yapılmıştır, maksimum dayanma sıcaklığı 85 ℃ 'dir ◆ Kuru ve nemi kontrol etmek için iç kutu SUS 304# paslanmaz çelikten, dış kutu PVC'den yapılmıştır. Tüm yalıtım malzemesi poliüretan (PU) epispastik plastikten yapılmıştır


◆ Çalışma odasının sızdırmaz kapağı, güçlendirme işlemi uygulanmış 8 mm CPVC'den yapılmıştır. V şekli, üst açı 100 º , test sırasında yoğuşma suyunun numune yüzeyine damlamasını önler ve test sonuçlarını etkiler. Ayrıca temperli camdan (400mm*400mm) yapılmış şeffaf gözetleme penceresi bulunmaktadır.

◆ Nemlendirme Kulesi ：SUS304# paslanmaz çelikten yapılmış, dayanıklı yüksek basınç ve iyi ısı yalıtım etkisi.

◆ Tuz Çözeltisi Haznesi ：CPVC'den yapılmış, 25L kapasiteli

2. Tasarım Özellikleri

◆ Çalışma：Tuz püskürtme testinden ayrı kuru-ıslak test. Kabin, tuz püskürtme testi altında çalışırken, kuru-ıslak kontrol sistemi otomatik olarak kapatılır ve soğutma sistemine zarar verecek tuz sisinden etkili bir şekilde kaçınılır. Kabin kuru veya ıslak test çalıştırdığında, sistem havalandırma kapısı tarafından kuru-ıslak kontrol kutusuna geçer ve tuz püskürtme testi otomatik olarak durdurulur. Akıllı TS zaman sinyalleri, kabini otomatik olarak kuru, ıslak ve sprey tuz testinde çalıştırır.

◆ Genel Tasarım：Kontrol kutusu ve çalışma odası için sol-orta-sağ düzenleme ：tuz solüsyonu deposu, nemlendirme için su kaynağı deposu, nemlendirme kulesi solda, çalışma odası ortada ve kuru, ıslak kontrol kutusu sağda. Elektrik sistemi su sisteminden ayrılmıştır, aksesuarlara zarar vermek için elektrik kontrol kutusuna su girmesini önleyin.

◆ Panel Destekleri：Çalışma odasının üst kısmında bir düzlem indeksleme rafı tasarlanmıştır. Panel rafları üç katmana ayrılır: üst katman, korozyona dayanıklı malzemeden yapılmış yuvarlak çubuk koymak için kullanılır, orta katman, V şeklindeki cam elyaf rafı koymak için kullanılır. V şekilli askı ve yuvarlak çubuk konumu sayesinde numune panellerinin pozlama açısı 15 º 、30 º 、45 º olmak üzere üç farklı şekilde ayarlanabilmektedir . Son katman büyük numune koymak için kullanılır, çalışma odasının altında delikli bir CPVC panosu tasarlanmıştır, bu pano kabinin ısıtma katmanının üzerindedir (alttan yükseklik yaklaşık 250 mm'dir). çok fazla çözelti toplamaktan kaçınabilir, ayrıca çalışma odasında hava sirkülasyonu lehine olabilir.

3. Sprey Sis Sistemi

◆ Püskürtme Sisi İlkesi ： Tuz çözeltisini emip atomize etmek için Bernouilli ilkesini kullanın, püskürtme memesinde herhangi bir tuz kristalleşmez ve çalışma odasının tamamında tekdüze bir sis dağılımı ve sürekli test sağlar.

Hava Kompresörü→Yağ-su Ayırıcı （ilk ）→Hava Depolama Tankı→Tahliye Valfi→Toplam Solenoid Valf→Yağ-su Ayırıcı （ikinci ）→Doyurucu→Basınç Düzenleme Vanası→Püskürtme için Solenoid Valf→Püskürtme Nozulu

◆ Sprya Aparatı： Çalışma odasının ortasında bir veya iki atomizer kulesi bulunur, oda içinde homojen bir sis dağılımı sağlar. Atomizer kulesinin alt kısmında tuz solüsyonu besleme kabı takılıdır, bu kapta kaptaki su seviyesini otomatik olarak kontrol etmek için kullanılan su seviyesini kontrol etmek için korozyona dayanıklı bir şamandıra vardır. Püskürtme için sifon aralığını sağlamak için püskürtme memesi, kabın üzerine 100 mm yükseklik içinde monte edilir. Püskürtme memesinin üstünde, test edilen numunelerin tüm sis iyonlarını almasını sağlayan, test sırasında eksik atomizasyon nedeniyle yoğuşma suyunun numune yüzeyine düşmesini önleyen ve test sonuçlarını etkileyen bazı uzatılmış CPVC boruları vardır. Bir alt blok vardır. Borunun üst kısmında konik yüksekliği ayarlanarak yüksekliği ayarlanabilen,（1 ～2ml/80cm ² · h )

◆ Sis Toplayıcılar : Çekici sis toplayıcıları ( çapı 100 mm olan konik huniler ) sprey sis miktarını izlemek için kullanılır, biri atomizer kulesinin yakınında ve diğeri uzaktadır. Huninin alt kısmında dışarıya monte edilen dereceli silindire bağlanan silikon boru bulunmaktadır. Operatör, püskürtme sisi miktarının yeterli olup olmadığına karar vermek için dereceli silindirlerde toplanan sıvı miktarını kontrol edebilir.

◆ Püskürtme Başlığı： Özel camdan yapılmıştır, sis miktarını ve püskürtme açısını kontrol edebilir

◆ Püskürtme Sisi veya Boşaltma Sisi：Püskürtme sisi manuel olarak veya bir program ayarlayarak yapılabilir. Boşaltma sisi manuel olarak veya bir program ayarlayarak da çalıştırılabilir ( çalışma odasına taze basınçlı hava verin, ardından çalışma odasındaki sisi hızla boşaltın )

4. Ana Bileşenler

◆ Sızdırmazlık Sistemi：Kabin gövdesi, yüksek sıcaklığa dayanıklı ve korozyona dayanıklı silikon kauçuk ile kapatılmıştır, aşındırıcı gazın sızmamasını sağlar. Bir hava silindiri, kabin kapağının yukarı ve aşağı kaldırılmasını （manuel veya otomatik olarak kontrol etmek için tasarlanmıştır ve hız, hava basıncı ile ayarlanabilir. ) , çalıştırması basit. Ayrıca, özel olarak tasarlanmış hava kapısı cihazı, sıcaklık-nem testi ile tuz püskürtme testi arasında geçiş yapabilir, aşındırıcı gazın kuru-ıslak kontrol kutusuna girmesini ve bazı bileşenlere zarar vermesini etkili bir şekilde önleyebilir.

◆ Hava Dolaşım Sistemi：Bir hava odası ve paslanmaz çelik bir rüzgar türbini vardır, havalandırma kapısından hava, hava kanalından dışarı üflenir. Böylece gerekli sıcaklık ve neme ayarlanan hava çalışma odasına dağıtılır ve daha sonra sabit sıcaklık ve nem ile sabit bir çalışma odası elde edilmesini sağlayabilecek hedefe ulaşılır.

◆ Isıtma Sistemi ： Isıtma miktarını PID ile kontrol edin, ardından bir sıcaklık dengesine ulaşın. Nemlendirme ve ısıtma odası, güçlü bir sirkülasyon için hava sağlamak üzere bir rüzgar türbini olan bir Inconel ısıtıcı kullanır. Çalışma odası için, ısıtma borusu titanyum alaşımlı ısıtma borularından yapılmıştır, doğrudan havayı ısıtır. Nemlendirme kulesi için, suyu ısıtmak için bir Zırhlı SUS316# elektrikli ısıtma borusu kullanır. Basınçlı hava sıcak suya girer, ardından kabarcıklar tarafından taşar, böylece püskürtme için sabit sıcaklık ve saf hava elde edilir.

◆ Nemlendirme ve nem alma sistemi：nemlendirmek için su buharı kullanın ve nemini almak için kompresörü çalıştırın. Gerekli nemi elde etmek için nemlendirme miktarını PID kontrolü.

◆ Nemlendirme Kulesi ： SUS304# paslanmaz çelikten yapılmıştır. Püskürtme için basınçlı havanın saf ve sabit sıcaklıkta olmasını sağlamak için, havayı filtrelemek için özel olarak tasarlanmış bir ısıtma aparatı vardır. Ayrıca bu nemlendirme kulesinde su seviye kontrol aparatı, ısıtma aparatı ve sıcaklık kontrol sistemi bulunmaktadır. Kulenin alt kısmında basınçlı havanın taşması için birçok küçük delik bulunmaktadır.

Nemlendirme kulesinin dışı, hava kaynağının yağ-su ayırıcısı ve basınç ayar valfı ile bağlanır. Havayı gerekli değere getirin, ardından havanın ısıtma sistemine girmesine izin verin ve kulenin altındaki küçük deliklerden nemlendirme kulesinin suyunu ve kabarcıklarla taşmasını sağlayın, ardından kulenin tepesine ulaşın ve püskürtme için püskürtme memesini besleyin.

Otomatik olarak su sağlamak için iki su seviye sensörü vardır, biri alta yakın, diğeri yukarıya yakındır, nemlendirme kulesinin su seviyesinin sabit bir şekilde gerekli yüksekliği tutmasını sağlar, ardından yalnızca saf doymuş buhar elde etmeyi değil, aynı zamanda basınçlı tutmayı da sağlar hava sıcaklığının uzun süre gerekli aralıkta olması. Aynı zamanda su seviyesi izleme ve limit değer alarm fonksiyonları da mevcuttur.

5. İşletim Sistemi

◆ İthal programlanabilir TEMI 2500 denetleyici （Dokunmatik ekran ）：5,7 inç, 800 × 480 kafes, TFT renkli LCD ekran, mevcut çalışma odası sıcaklık değerini ve ayarlanan sıcaklık değerini, mevcut RH değerini ve RH ayarlanan değeri, sıcaklık mevcut değerini ve ayarlanan sıcaklık değerini gösterir kuleyi nemlendirin, zamanı ve testin çalışma süresini ayarlayın. Aynı zamanda, gösterilen tüm sıcaklık, bağıl nem ve tuz sisi değişim verileri gerçek zamanlı olarak kaydedilebilir ve indirilebilir.

◆ Programlanabilir：Püskürtme süresi ve aralık süresi serbestçe ayarlanabilir, maksimum sürekli püskürtme süresi 999,9 saattir, maks. kesintili püskürtme için püskürtme süresi 99 saat 59 dakikadır, maksimum aralık süresi ( püskürtme yok ) 99 saat 59 dakikadır; 120 programı düzenleyebilir, her program 1 ～99 bölümden oluşur. Bellek kapasitesi 1.200 segmenttir ve komutu tekrar tekrar yürütebilir ( her komut 999 defa çalıştırılabilir ) .Çalışmak için farklı program süreleri birleştirilebilir, segment süresi 1 dakikadan 999 saate kadar ayarlanabilir.

◆ İletişim Fonksiyonu：Yerel ve telekomünikasyon fonksiyonlu RS-485/RS-232 arabirimi. Sistem bir izleme yazılımıyla birlikte gelir ( PC'nin bir COM bağlantı noktasına ihtiyaç duyar ) ve 16 bilgisayara kadar bağlanabilir. Operatör, izleme yazılımı tarafından toplanan tüm verileri EXCEL formatına ücretsiz olarak aktarabilir

◆ SD Kart：PC için bir yazılım CD'si olan bir SD bellek kartıyla birlikte gelir. Kullanıcı, PC'ye özel yazılımla bir programı düzenleyebilir ve SD kartta saklayabilir, ardından bu programı çağırabilir ve denetleyicide saklayabilir. Tabii ki, kullanıcı aynı zamanda denetleyicideki programı SD karta kopyalayabilir, ardından yönetmek ve analiz etmek için PC'de saklayabilir.

Kullanıcı ayrıca kontrol cihazında saklanan test verileri grafiğini SD karta kopyalar, ardından bunu PC yazılımıyla gösterir veya yazdırır ( yazılı verilerde " revize yok " ibaresi vardır) veya Microsoft ofis tarafından Access veri dosyasına aktarır.
Denetleyici tarafından kaydedilen test veri grafiği: 2 yol sıcaklığı （ayar sıcaklığı ve gerçek zamanlı sıcaklık ）；2 yol bağıl nem （ayarlı RH ve gerçek zamanlı RH ）

6. Soğutma Sistemi

◆ Soğutma Yöntemleri：Avrupa'dan ithal edilen düşük sıcaklıklı bir soğutma kompresörü, ince borulu radyatör, hava soğutmalı ölçekli tip yoğuşma buharlaştırıcısı ve kısma cihazı ( termal genleşme valfi/kılcal boru ) dahil olmak üzere soğutma sistemi olarak bir set kompresör kullanın ve çevreyi kullanın- Bu sistemin bu soğutma ortamı olarak dost soğutucu R404a/R23.

◆ Özellikler ：

A.  Sistemin tüm boru hatları 22 kg basınç kaçağı kontrolünden geçmiştir.

B.   Isıtma sistemi ve soğutma sistemi tamamen ayrılmıştır.

C. Şirketimizin profesyonel teknolojisi ile, kompresörü çalıştırmak için yüksek sıcaklık ve yüksek basınçtan kaçınmak üzere özel bir koruma sistemi tasarlayın.

D. Soğutma sistemini çalıştıran tüm programlar tamamen mikro bilgisayar tarafından kontrol edilmektedir.

E.  Kompresörün alt kısmında buzlanmadan oluşan yoğuşma suyunu toplamak için kullanılan bir drenaj tavası vardır.

F.   Kompresör, PTC sıcaklık sensörü ile birlikte gelir, sıcaklık bittiğinde kendini koruyabilir.

G.  Yüksek veya alçak basınç koruma cihazı ile hazne çalışırken soğutucu akışkan basıncını izleyebilir. Soğutucu akışkan basıncı sınır basıncının üzerine çıktığında veya sistem tarafından ayarlanan en düşük basıncın altına düştüğünde, tüm sorunları giderene kadar alarm verebilir ve gücü kesebilir.

H.  Tüm soğutma sistemi ithal markadan, güvenilir kalitede ithal edilir ve istikrarlı bir sistem sağlar.

7. Güvenlik Cihazları

◆ Soğutma Sistemi：Kompresör, aşırı ısınma, aşırı yük, aşırı basınç ve aşırı sıcaklık koruması için

◆ Bölme：Aşırı sınırlayıcı sıcaklık koruyucusu, denge basıncı otomatik olarak koruyucu, alt koruyucuda suyu önler

◆ Nemlendirme Sistemi：Kuru ısıtma koruyucusu, nemlendirme tüpü için su eksikliği koruyucusu,

◆ Isıtma Sistemi：Isıtma borusu için aşırı sınırlayıcı sıcaklık koruyucusu ve kısa devre koruyucusu

◆ Güç：Aşırı yük koruyucu, ana güç için kısa devre koruyucu. Aşırı yük koruyucu, kısa devre koruyucu, üst limit sıcaklık koruyucusu, kablolamayı kontrol etmek için aşırı sıcaklık koruyucu

◆ Sirkülasyon Fanı：Aşırı yük koruyucu, kısa devre koruyucu ve anti-ters koruyucu

Technical Parameters



Not ： Sıcaklık homojenliği ve kararlılık verileri 25 ℃ ortam sıcaklığında, RH ≤ 85 ％altında test edilmiştir ve herhangi bir numune kullanılmamıştır.
