Laboratuvardaki çoğu yapay hızlandırılmış test için, dış mekanda tutarlı test sonuçları elde etmek en önemli amaçtır. Döngüsel korozyon testinden önce, geleneksel tuz spreyi (35˚C'de sürekli tuz spreyi), bir laboratuvarda korozyonu simüle etmenin en popüler yoluydu. Geleneksel tuz püskürtme yöntemleri dış mekanın doğal ıslak/kuru döngülerini simüle etmekte başarısız olduğundan, test sonuçları sıklıkla dış mekanla zayıf korelasyon sağladı. Karmaşık ve değişken dış doğal ortamı daha iyi simüle etmek için döngüsel korozyon testi, endüstriyel ürünlerin ömür değerlendirmesi için giderek önemli ve etkili bir yöntem olarak kabul edilmektedir.

Döngüsel Korozyon Test Kabinleri aynı zamanda CCT Kabinleri olarak da adlandırılır. Bazı endüstriyel ürünlerin tekrarlanan döngüsel tuz spreyine, yüksek neme ve düşük neme sahip kuru ve statik ortama maruz kalması gerekir. Bu testler başlangıçta birkaç test odası arasında manuel olarak değiştirildi. Çok fonksiyonlu Döngüsel Korozyon Test Kabinleri, bu sorunu iyi bir şekilde çözer ve bu döngülerin testini bir haznede otomatik olarak gerçekleştirir.

Tipik bir döngüsel korozyon kabininde, tüm numuneler, dış ortamı simüle eden tekrarlayan bir döngüde bir dizi farklı ortama maruz bırakılır. Prohezyon gibi basit döngüler, tuzlu sis ve kuru koşullar arasındaki döngüden oluşabilir. Daha sofistike otomotiv yöntemleri, tuz püskürtme ve kurutma ile birlikte nem, kuru hava veya yoğuşmayı içeren çok adımlı döngüler isteyebilir.

Kullanıcılar, bir hazne içinde bir dizi en önemli korozyon ortamından kolayca geçebilir. Son derece karmaşık test döngüleri bile kontrolörle kolayca programlanabilir. Biuged CCT Kabinleri, döngüsel otomotiv testlerinin çoğu için tuz püskürtme, Prohezyon ve %100 nem uygulayabilir.

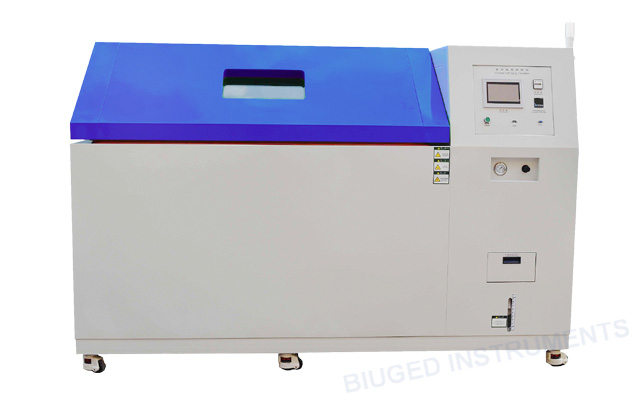

 Biuged tarafından geliştirilen ve üretilen Döngüsel Korozyon Test Kabinleri , çeşitli parametreleri dokunmatik ekran üzerinden ayarlar ve kontrol eder ve tuz püskürtme korozyonu, nem (yüksek sıcaklık ve yüksek nem, düşük sıcaklık ve düşük nem), havayla kurutma (sıcak kurutma) gibi çoklu testleri birleştirir. ve havada kurutma) çeşitli döngüsel korozyon testlerini simüle etmek için. Tabii ki, diğer aksesuarların kombinasyonu ile özel döngüsel korozyon testi de simüle edilebilir . Cihaz ayrıca nötr tuz püskürtme testi (NSS), asetik asit tuz püskürtme testi (AASS), bakır hızlandırılmış asetik asit tuz püskürtme testi (CASS), su püskürtme testi, nemli ısı testi, kurutma testi ve standart atmosferik ortam testini ayrı ayrı yapabilir.

standartlar

GB/T 1771-2007《Boyalar ve cilalar - Nötr tuz spreyine (sis) karşı direncin belirlenmesi》

GB/T 31588.1-2015 /ISO11997-1:2005《Boyalar ve cilalar—Döngüsel korozyon koşullarına direncin belirlenmesi—Bölüm 1: Islak(tuz sisi)/kuru/nem 》

GB/T 2423.17-2008《Elektrik ve elektronik ürünler için çevre testi - Bölüm 2: Test yöntemi - Test Ka: Tuz sisi 》

GB/T 2423.18-2000《Elektrik ve elektronik ürünler için çevresel test ekipmanları için muayene yöntemleri—Bölüm 2: Test yöntemleri—Test Kb:Tuz sisi, siklik （sodyum klorür çözeltisi ）》

GB/T 2423.3-2006/IEC6008-2-78-2001《Elektrik ve elektronik ürünler için çevresel test ekipmanları için inceleme yöntemleri—Bölüm 2 ：Test yöntemi—Test Kabini:Nemli ısı, sabit durum》

GB/T 5170.8-2008《Elektrik ve elektronik ürünler için çevresel test ekipmanları için muayene yöntemleri - Tuz sisi test ekipmanları 》

GB/T 10125-1997《Yapay atmosferlerde korozyon testleri--Tuz püskürtme testleri 》

GB/T 10586-2006《Nemli ısı test odalarının özellikleri 》

GB/T 10587-2006 《  Tuz sisi test odaları için özellikler 》

GB/T 10593.2-2012《Elektrikli ve elektronik ürünler için çevresel parametreleri ölçme yöntemi - Bölüm 2 ：Tuz sisi》

GB/T 12000-2003《 Plastikler için nemli ısıya , su spreyine ve tuz sisine maruz kalmanın etkilerinin belirlenmesi 》

GB/T 20853-2007/ISO 16701:2003《Metallerin ve alaşımların korozyonu - yapay atmosferde korozyon - kontrollü nem döngüsü ve aralıklı olarak bir tuz çözeltisinin püskürtülmesi koşulları altında maruz kalmayı içeren hızlandırılmış korozyon testi 》

GB/T 20854-2007/ISO14993:2001《Metallerin ve alaşımların korozyonu - tuz sisi, "kuru" ve "ıslak" duruma döngüsel olarak maruz kalmayı içeren hızlandırılmış test 》

GB/T 24195-2009 /ISO16151:2005 《 Metallerin ve alaşımların korozyonu - Asitlenmiş tuz spreyi, "kuru" ve "ıslak" koşullara maruz bırakılan hızlandırılmış döngüsel testler 》




Özellikler

1. Kabin Malzemesi

◆  İç kutu ithal 1mm yüksek korozyon önleyici saf titanyum panel ile kaynaklanmıştır ve dış kutu paslanmaz çelikten yapılmıştır ve yüzeyi fırın boyası ile işlenmiştir.

◆  Çalışma odasının sızdırmaz kapağının iç tabakası saf titanyum panel ile kaynaklanmıştır ve dış tabaka paslanmaz çelikten yapılmıştır ve yüzeyi fırın boyası ile işlenmiştir. Üst açı 110°'dir, test sırasında yoğuşma suyunun numune yüzeyine düşmesini önler ve test sonuçlarını etkiler. Ayrıca temperli camdan (400mm×280mm) yapılmış şeffaf gözetleme penceresi bulunmaktadır.

◆  Kutu kapağı kaldırma işlemi: Kutu kapağı kaldırma, hava silindiri ile kontrol edilir. Kaldırma hızı hava basıncı ile ayarlanabilir. Operasyon kolaydır.

◆  Dış kutu, kutudaki aşındırıcı gazın sızmamasını sağlamak için termostabilite ve korozyon önleyici silikon şeritlerle kapatılmıştır.

◆  Test kabinlerinin çevresinde yalıtım tabakası oluşturmak için termostabilite ve alev geciktirici yalıtım paneli kullanılmıştır.

◆  Tuz çözeltisi ek kutusu (200L), dışı şeffaf gıda sınıfı PVC'den yapılmıştır.

◆  Numune Tutucu : Üst numune tutucu , yerleştirilen test parçasının açısının standart gereklilikleri karşılamasını sağlamak için her bir slot şeridinin her iki yanında eşit olarak dağıtılmış süngüler bulunan , korozyon önleyici yalıtıcı reçine malzemeden  yapılmış U-şekilli bir slot şerididir ( Dikey düzleme 20° ± 5°); Alt numune tutucu  özellikle iş parçalarını, özel şekilli numuneleri veya büyük numuneleri yerleştirmek için kullanılır. Numune tutucu  , sağlam bir ağ platformu olarak tasarlanmıştır. Platform, alt panelden yaklaşık 150 mm uzaklıkta, aletin altındaki ısıtma tabakasının üzerine yerleştirilmiştir.    iç kutunun. Sis düştükten sonra çözeltinin birikmesini önlemek için platform yüzeyi eşit şekilde delinmiştir, bu da cihazdaki hava sirkülasyonu için elverişlidir . File panel çıkarılabilir . Kafes malzemesi güçlendirilmiş cam elyaf takviyeli plastikten yapılmıştır ve taşıma kapasitesi ≥ 600kg/m ^2'dir  (numuneler eşit olarak dağıtıldığında) .

◆  Doygunluk Basıncı Varil: SUS304# paslanmaz çelik ile kaynaklanmıştır. Püskürtme için kullanılan basınçlı havanın saf ve sabit sıcaklıkta basınçlı hava olmasını sağlamak için, bir hava filtreleme ve ısıtma cihazı özel olarak tasarlanmıştır ve basınç varilinde su seviyesi kontrol cihazı, ısıtma cihazı ve sıcaklık kontrol sistemi ayarlanmıştır. Aynı zamanda, basınçlı varilin dibinde bir basınçlı hava taşma ince delikleri düzgün bir şekilde delinir ve dış kısım basınçlı hava kaynaklı yağ-su ayırıcısı ve hava kaynaklı basınç ayar valfi ile bağlanır, sonra basınçlı hava gerekli basınç değerine ayarlanır, ısıtma basınç variline girer, alt kısımda bulunan ince delikten basınç varilindeki suya girer, kabarcık şeklinde taşar, ve daha sonra püskürtme memesini ısıtma basıncı varilinin üstünden besler; Aynı zamanda, otomatik su beslemesini gerçekleştirmek için basınç varilinin altına ve üstüne yakın bir su seviyesi algılama probu yerleştirilmiştir; Isıtma basınç varilinin su seviyesi belirtilen su seviyesinde sabit olduğunda, saf doymuş buhar elde edilir ve doymuş basınçlı havanın sıcaklığı uzun süre ayarlanan aralıkta tutulur ve sıvı seviyesi izleme ve sıvı seviyesi limiti alarm fonksiyonları sağlanır.

◆ Sirkülasyon Fanı : Termostabilite, uzun şaftlı motor benimsenmiştir. Motor dış mekana kurulur, şaft iç mekana uzanır ve karıştırma fanı şaftın ucuna takılır; Özel ısı yalıtım önlemleri ve ısı dağıtma sistemi motor güvenliğini artırır.

◆  Elektrik kontrol kısmı ve çalışma odası entegre sol ve sağ yapıya sahiptir, sol çalışma odasıdır ve sağ kuru, nemli ısı kontrol elektrikli kısımdır. Su ve elektrik ayırma yapısı, güvenli ve güvenilir olan aksesuarlara zarar vermek için suyun elektrik kontrol kısmına girmesini etkili bir şekilde önler.

◆  Enstrümanın tamamı bir masaüstü yapısıdır. Aletin alt kısmı, kanal çeliği ile bir çerçeve yapısı ile kaynaklanır. Alt kısım, aleti hareket ettirmek ve konumlandırmak için mobil tekerlekler ve konumlandırma ayak kapları ile donatılmıştır.

◆  Cihazın üst kısmındaki kurulum durumu ekranı: Silindirik üç renkli ses-ışık alarmı (LED lamba yuvası ile): Sarı ışık, başlatmayı veya işlemin tamamlanmasını beklerken yanar; Normal çalışma sırasında yeşil ışık her zaman açıktır; Acil durdurma veya cihaz arızası alarmı durumunda, kırmızı ışık yanar ve sesli uyarı verir.

2.  Sprey Sis Sistemi

◆ Püskürtme Sis Prensibi ： Tuz solüsyonunu emmek ve ardından atomize etmek için Bernouilli prensibini kullanın, tekdüze atomizasyon  ve püskürtme memesinde hiçbir tuz kristallenmez ve çalışma odasının tamamında   tekdüze bir sis dağılımı ve sürekli test sağlar.

Hava Kompresörü → Yağ -su Ayırıcı (ilk)→Hava Depolama Tankı→Tahliye Valfi→ Toplam S olenoid V alf → Yağ - su Ayırıcı ( ikinci) → Satüratör → Basınç Ayar V alfı → S Püskürtme için olenoid V alfi →Sprey N ağzı

◆ Dua Aparatı ：Çalışma odasının ortasında bir veya iki atomizer kulesi vardır, odada düzgün bir sis dağılımı sağlar.

◆ Sis Toplayıcılar : Sprey sis miktarını izlemek için iki sis toplayıcı (çapı 100 mm olan konik huniler) kullanılır, biri atomizer kulesinin yakınında ve diğeri uzaktadır. Huninin alt kısmında dışarıya monte edilen dereceli silindire bağlanan silikon boru bulunmaktadır. Operatör, test örneğinin test doğruluğunu sağlamak için püskürtme sisi miktarını kontrol edebilir.

◆ Püskürtme Başlığı：Özel  camdan yapılmıştır, sis miktarını ve püskürtme açısını kontrol edebilir ve test sırasında  kristalleşme olmamasını sağlayabilir.

◆ Püskürtme Sisi veya Boşaltma Sisi ： Püskürtme sisi manuel olarak veya bir program ayarlayarak yapılabilir. Boşaltma sisi manuel olarak veya bir program ayarlayarak da çalıştırılabilir (çalışma odasına taze basınçlı hava verin, ardından çalışma odasındaki sisi hızla boşaltın).

3.  İşletim Sistemi

◆ Programlanabilir Denetleyici ( Dokunmatik ekran ) ： 7 inç, 800 × 480 kafes, TFT renkli LCD ekran, Çince / İngilizce / Rusça serbest geçiş. Sabit sıcaklıkta tuzlu su püskürtme sisi, tuzlu su püskürtme, yüksek sıcaklıkta kurutma, sabit nemliliği destekler ısı, alternatif nemli ısı, tuz spreyi nemli ısı döngüsü ve diğer fonksiyonlar. Çalışma modu, program modu, sabit değer modu veya zamanlı başlatma ve durdurma olabilir.

◆ Programlanabilir ： Püskürtme süresi ve aralık süresi serbestçe ayarlanabilir , maksimum sürekli püskürtme süresi 9999 saattir , maks. kesintili püskürtme için püskürtme süresi 99 saat 59 dakika, maksimum aralık süresi (püskürtme yok) 99 saat 59 dakikadır; 120 programı düzenleyebilir, her program 1 ～99 bölümden oluşur. Bellek kapasitesi 1.200 segmenttir ve komutu tekrar tekrar çalıştırabilir (her komut 999 kez çalıştırılabilir). Farklı program süreleri çalışmak için birleştirilebilir, segment süresi 1 dakikadan 999 saate kadar ayarlanabilir.

◆ Veri Kaydı Metodu : Pil korumalı RAM, 8-10 yıl, ayarlanan değeri, örnekleme değerini ve cihazın örnekleme zamanını kaydedebilir; Eğri kayıt döngüsü 30 ~ 180 saniyeye ayarlanabilir. Maksimum bellek süresi depolama, tarihsel eğriyi 90 gün boyunca sürekli olarak saklayabilir. Tarihsel veriler (örnekleme süresi 1 dakika olduğunda), sürekli kullanım olmaksızın 10 yıldan fazla saklanabilir.

◆ İletişim İşlevi ： Bilgisayarı profesyonel yazılım aracılığıyla bağladıktan sonra enstrümana yardımcı olmak ve uzaktan kontrol etmek için kullanılabilen RS-485/RS-232 arabirimi, RJ45 Ethernet arabirimi ve USB2.0 arabirimi, test eğrisini görüntüleyin ve veri toplayın (1G -16G U disk, izleme ve uzaktan kumanda işlevlerini gerçekleştirmek için geçmiş eğriyi, geçmiş verileri, kontrol sistemi parametrelerini ve çalışırken takma işlevini indirmek için eklenebilir ve aynı zamanda birden fazla makineyi eşzamanlı olarak kontrol edebilir.

◆ Elektrik Kesintisi Hafıza Fonksiyonu: Elektrik kesintisi kurtarma modu, sıcak başlatma / soğuk başlatma / durdurma olarak ayarlanabilir.

◆ Ayrılmış Başlatma İşlevi: Başlatma süresi isteğe göre ayarlanabilir. Güç açıldıktan sonra zamanı geldiğinde makine otomatik olarak çalışacaktır.

◆  Açık Yazılım İşlevi: Kod göndermek için üçüncü taraf üst bilgisayarı destekler ve enstrümanın başlatma, durdurma ve veri kaydetme işlevlerini kontrol edebilir. Denetleyici, işlev kodu sağlar ve kullanıcı, birleşik izleme ve kontrolü gerçekleştirmek için üst bilgisayar yazılım programını düzenleyebilir.

4 . Diğer Ana Kontrol Sistemleri

◆ Hava Sirkülasyon Sistemi ：Hava odası ve paslanmaz çelik sirkülasyon fanı vardır, havalandırma kapısı  ve hava difüzörü vasıtasıyla hava, hava kanalından dışarı üflenir. Böylece gerekli sıcaklık ve neme ayarlanan hava, çalışma odasına dağıtılacak ve daha sonra sabit sıcaklık ve nem ile sabit bir çalışma odası elde edilmesini sağlayabilecek hedefe ulaşılacaktır.

◆ Nemli Isı Çevrimli Isıtma Sistemi ： Titanyum boru kanatlı ısıtıcı benimsenmiştir, zorunlu hava beslemesi ve sirkülasyonu için sirkülasyon fanı kullanılır ve sıcaklık dengesini sağlamak için ısıtma miktarını PID kontrol eder.

◆ Tuz püskürtme döngüsü Isıtma Sistemi ： Termal radyasyon ısıtma modunu benimseyin. Isıtma miktarını PID ile kontrol edin, ardından bir sıcaklık dengesine ulaşın.

◆ Doygunluk Varil Isıtma Sistemi ： Suyu ısıtmak için Zırhlı SUS316 # paslanmaz çelik ısıtma borusu kullanır . Basınçlı hava sıcak suya girer, ardından kabarcıklar tarafından taşar, PID kontrollü ısıtma miktarı, böylece püskürtme için sabit sıcaklık ve saf hava elde edilir.

◆ Nemlendirme Sistemi: Suda ısıtmak için Zırhlı SUS316# paslanmaz çelik  ısıtma borusu kullanır ve su buharı nemlendirme modu benimsenir. PID, gerekli neme ulaşmak için nemlendirme miktarını kontrol eder.

◆ Soğutma ve Nem Alma Sistemi :  Soğutma sistemi olarak, Avrupa'dan ithal edilen düşük sıcaklıklı bir soğutma kompresörü, ince borulu radyatör, hava soğutmalı ölçekli tip yoğuşma buharlaştırıcısı ve gaz kelebeği cihazı (termal genleşme valfi/kılcal boru) dahil olmak üzere bir set kompresör kullanın. Buharlaştırıcı saf titanyum borudan yapılmıştır. ve iyi bir korozyon önleme özelliği olan titanyum ısı yüzgeci. Ve bu sistemin soğutma ortamı olarak çevre dostu soğutucu R404a/R23 kullanın. Isıtma ve soğutma sistemi tamamen ayrılmıştır . Soğutma sistemini çalıştıran tüm programlar tamamen mikro bilgisayar kontrollüdür. Kompresör alt kısmında yoğuşmayı toplamak için kullanılan bir drenaj tavası bulunmaktadır.  buzlanmadan üretilen su. Kompresör PTC sıcaklık sensörü ile birlikte gelir, sıcaklık bittiğinde kendini koruyabilir. Yüksek veya alçak basınç koruma cihazı ile hazne çalışırken soğutucu akışkan basıncını izleyebilir. Soğutucu akışkan basıncı sınır basıncının üzerine çıktığında veya sistem tarafından ayarlanan en düşük basıncın altına düştüğünde, tüm sorunları giderene kadar alarm verebilir ve gücü kesebilir.

◆ G üvenlik Koruma S istemi :

1. Soğutma Sistemi: Kompresör, aşırı ısınma, aşırı yük, aşırı basınç ve aşırı sıcaklık koruması için.

2.Bölme: Aşırı sınırlayıcı sıcaklık koruyucusu, denge basıncı otomatik olarak koruyucu.

3.Nemlendirme Sistemi: Kuru ısıtma koruyucusu, nemlendirme tüpü için su sıkıntısı koruyucusu.

4.Isıtma Sistemi: Isıtma borusu için aşırı sınırlayıcı sıcaklık koruyucusu ve kısa devre koruyucusu .

5.Güç: Ana güç için aşırı yük koruyucu, kısa devre koruyucu. Aşırı yük koruyucu, kısa devre koruyucu.

6.Sirkülasyon Fanı: Aşırı yük koruyucu, kısa devre koruyucu ve anti-ters koruyucu.

Ana teknik parametreler

Not：Sıcaklık homojenliği ve kararlılık  verileri 25 ℃ ortam sıcaklığında, RH ≤ %85   altında test edilir ve herhangi bir numune alınmaz .
